LMP8601MA/NOPB

Texas Instruments 放大器 IC

参考价格：￥10.70-￥21.39

更新日期：2024-04-01

LMP8601MA/NOPB

Texas Instruments 放大器 IC

产品简介：具有直列式滤波器功能的 -22V 至 60V、双向电流感应放大器

查看详情

参考价格：￥10.70-￥21.39

LMP8601MA/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LMP8601MA/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
LMP8601MA/NOPB
TI(德州仪器)
SOIC-8
2022+
12000
上海市
-
原装可开发票

LMP8601MA/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
最大工作温度：+ 125 C
安装风格：SMD/SMT
封装 / 箱体：SOIC-8 Narrow
封装：Tube
共模抑制比（最小值）：90 dB
输入补偿电压：+/- 1000 uV
最小工作温度：- 40 C
输出电流：46 mA
工厂包装数量：95
电源电流：1.1 mA
Supply Voltage - Max：5.5 V
Supply Voltage - Min：3 V

产品特性

增益 = 20x（LMP8601 和 LMP8601-Q1）
增益 = 50x（LMP8602 和 LMP8602-Q1）
增益 = 100x（LMP8603 和 LMP8603-Q1）
TCVOS：10µV/°C（最大值）
共模抑制比 (CMRR)：90dB（最小值）
输入偏移电压：1mV（典型值）
VS = 3.3V 时的共模电压范围 (CMVR)：-4V 至 27V
VS = 5V 时的 CMVR：–22V 至 60V
单电源双向供电运行
所有最小和最大限值完全经过测试
符合汽车类应用的 Q1 器件
Q1 器件具有符合 ACE-Q100 标准的下列结果：器件温度等级 1：环境运行温度范围为 -40°C 至 125°C 器件温度等级 0：-40°C 至 150°C（仅限 LMP8601EDRQ1）器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2（输入电流为 3A）器件带电器件模型 (CDM) ESD 分类等级 C6器件机器模型 (MM) ESD 分类等级 M2
器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
器件温度等级 0：-40°C 至 150°C（仅限 LMP8601EDRQ1）
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2（输入电流为 3A）
器件带电器件模型 (CDM) ESD 分类等级 C6
器件机器模型 (MM) ESD 分类等级 M2

产品概述

LMP8601、LMP8602、LMP8603 (LMP860x) 和 LMP8601-Q1、LMP8602-Q1、LMP8603-Q1 (LMP860x-Q1) 器件均为增益固定的精密电流感测放大器（也称分流监测计）。当由 5V 或 3.3V 单电源供电时，输入共模电压范围分别为 –22V 至 +60V 和 –4V 至 +27V。LMP860x 和 LMP860x-Q1 是单向和双向电流感测应用的理想元件。。此类器件的精密增益分别为 20x （LPM8601 和 LPM8601-Q1）、50x（LPM8602 和 LPM8602-Q1）和 100x（LPM8603 和 LPM8603-Q1），足以满足多数目标应用将模数转换器 (ADC) 驱动至满量程值的要求。固定增益在两个独立级中实现，包括增益为 10x 的前置放大器和增益为 2x（LMP8601 和 LMP8601-Q1）、5x（LMP8602 和 LMP8602-Q1）或 10x（LMP8603 和 LMP8603-Q1）的输出级缓冲放大器。连接两级的路径通过两引脚引出，支持选择使用附加滤波器网络或修改增益。偏移输入引脚允许此类器件执行单向或双向单电源电压电流感测。LMP860x-Q1 器件采用增强型制造与支持工艺，适用于汽车市场，符合 AEC-Q100 标准。

查看全部

LMP8601MA/NOPB 数据手册

数据手册	说明	数量	操作
LMP8601MA/NOPB	Current Sense Amplifier 1 Circuit 8-SOIC	42页,1.89M	查看

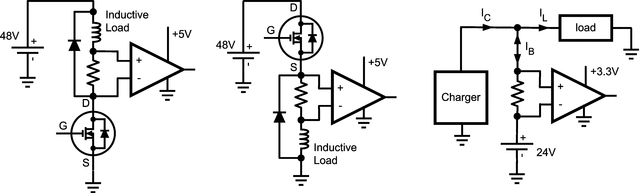

LMP8601MA/NOPB 电路图
