LMK61E2-SIAT

Texas Instruments 可编程定时器和振荡器

更新日期：2024-04-01

LMK61E2-SIAT

Texas Instruments 可编程定时器和振荡器

产品简介：156.250MHz、±50ppm、超低抖动、集成式 EEPROM、完全可编程振荡器

查看详情

LMK61E2-SIAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK61E2-SIAT 中文资料属性参数

  • 现有数量：1,586现货2,250Factory
  • 价格：1 : ￥505.30000剪切带（CT）250 : ￥319.10908卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：时钟振荡器
  • 计数：-
  • 频率：400MHz，900MHz，1GHz
  • 电压 - 供电：3.135V ~ 3.465V
  • 电流 - 供电：162 mA
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：8-SMD 模块
  • 供应商器件封装：8-QFM（7x5）
  • 安装类型：表面贴装型

产品特性

  • 超低噪声、高性能 抖动：fOUT > 100MHz 时的典型值为 90fs RMSPSRR：–70dBc，强大的电源抗噪性
  • 抖动：fOUT > 100MHz 时的典型值为 90fs RMS
  • PSRR：–70dBc，强大的电源抗噪性
  • 灵活的输出格式；用户可选择 低电压正射极耦合逻辑 (LVPECL) 高达 1GHz低压差分信令 (LVDS) 高达 900MHz高速收发器逻辑 (HSTL) 高达 400MHz
  • 低电压正射极耦合逻辑 (LVPECL) 高达 1GHz
  • 低压差分信令 (LVDS) 高达 900MHz
  • 高速收发器逻辑 (HSTL) 高达 400MHz
  • 总频率容差：±50ppm
  • 系统级 特性 频率裕量：精调和粗调内部 EEPROM：用户可配置默认设置
  • 频率裕量：精调和粗调
  • 内部 EEPROM：用户可配置默认设置
  • 其他 特性 器件控制：I2C 3.3V 工作电压工业温度范围（-40ºC 至 +85ºC）7mm × 5mm 8 引脚封装 使用 LMK61E2 并借助 WEBENCH® 电源设计器创建定制设计方案
  • 器件控制：I2C
  • 3.3V 工作电压
  • 工业温度范围（-40ºC 至 +85ºC）
  • 7mm × 5mm 8 引脚封装
  • 使用 LMK61E2 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LMK61E2 是一款超低抖动 PLLatinum™可编程振荡器，具有分数 N 频率合成器（带可生成常用基准时钟的集成 VCO）。输出可配置为 LVPECL、LVDS 或 HCSL。 该器件 支持 从片上 EEPROM 自启动，该片上 EEPROM 出厂时编程为生成 156.25MHz 的 LVPECL 输出。器件寄存器和 EEPROM 设置可通过 I2C 串行接口在系统内实现完全编程。内部电源调节功能提供出色的电源纹波抑制 (PSRR)，降低了供电网络的成本和复杂性。该器件由单个 3.3V ± 5% 电源供电。该器件支持通过 I2C 串行接口进行频率精调和粗调，从而支持系统设计验证测试 (DVT)，例如标准合规性和系统时序裕量测试。
查看全部

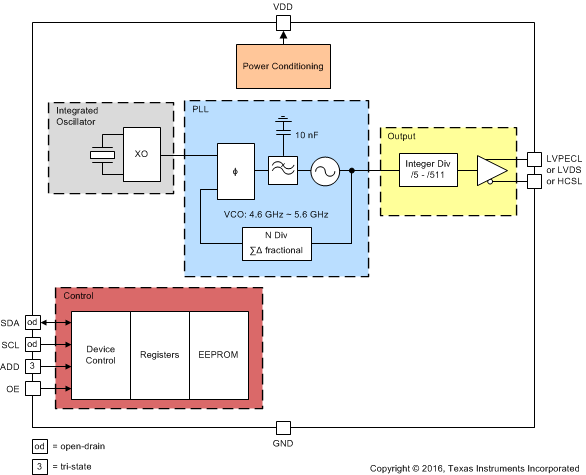

LMK61E2-SIAT 电路图

LMK61E2-SIAT 电路图

LMK61E2-SIAT 电路图
