更新日期：2024-04-01
产品简介：具有内部 EEPROM 的 LVCMOS 超低抖动可编程振荡器
查看详情LMK61E0M-SIAT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFM-8(7x5)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMK61E0M-SIAT 中文资料属性参数
- 现有数量：250现货6,000Factory
- 价格：1 : ￥514.20000剪切带（CT）250 : ￥324.73760卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：时钟振荡器
- 计数：-
- 频率：200MHz
- 电压 - 供电：3.135V ~ 3.465V
- 电流 - 供电：180 mA
- 工作温度：-40°C ~ 85°C
- 封装/外壳：8-SMD 模块
- 供应商器件封装：8-QFM（7x5）
- 安装类型：表面贴装型
产品特性
- 超低噪声、高性能 抖动：500fs RMS 典型值（在 LMK61E0M 上，fOUT > 50 MHz）
- 抖动：500fs RMS 典型值（在 LMK61E0M 上，fOUT > 50 MHz）
- LMK61E0M 支持高达 200MHz 的 3.3V LVCMOS 输出
- 总频率容差：±25ppm
- 系统级 特性 无毛刺频率裕量：与标称值相差最多 ±1000ppm内部 EEPROM：用户可配置的启动设置
- 无毛刺频率裕量：与标称值相差最多 ±1000ppm
- 内部 EEPROM：用户可配置的启动设置
- 其他 特性 器件控制：快速模式 I2C 高达 1000kHz3.3V 工作电压工业温度范围（-40ºC 至 +85ºC）7mm × 5mm 8 引脚封装
- 器件控制：快速模式 I2C 高达 1000kHz
- 3.3V 工作电压
- 工业温度范围（-40ºC 至 +85ºC）
- 7mm × 5mm 8 引脚封装
- 默认频率：70.656MHz
产品概述
LMK61E0 系列超低抖动 PLLatinumTM 可编程振荡器使用分数 N 频率合成器与集成 VCO 来生成常用的参考时钟。LMK61E0M 支持 3.3V LVCMOS 输出。该器件 具有 从片上 EEPROM 自启动的功能以便产生出厂设置的默认输出频率，或者可通过 I2C 串行接口在系统中对器件寄存器和 EEPROM 设置进行完全编程。该器件通过 I2C 串行接口提供精细和粗糙的频率裕量控制，因此成为一种数控振荡器 (DCXO)。您可以更新 PLL 反馈分频器，从而使用 12.5MHz 的 PFD（R 分频器=4，禁用倍频器）以小于 1ppb 的步进值进行无峰值或毛刺的输出频率调节以符合 xDSL 要求，或使用 100MHz 的 PFD（R 分频器=1，启用倍频器）以小于 5.2ppb 的步进值进行此调节以符合广播视频要求。频率裕量 特性 也有利于进行系统设计验证测试 (DVT)，如标准合规性和系统时序裕量测试。

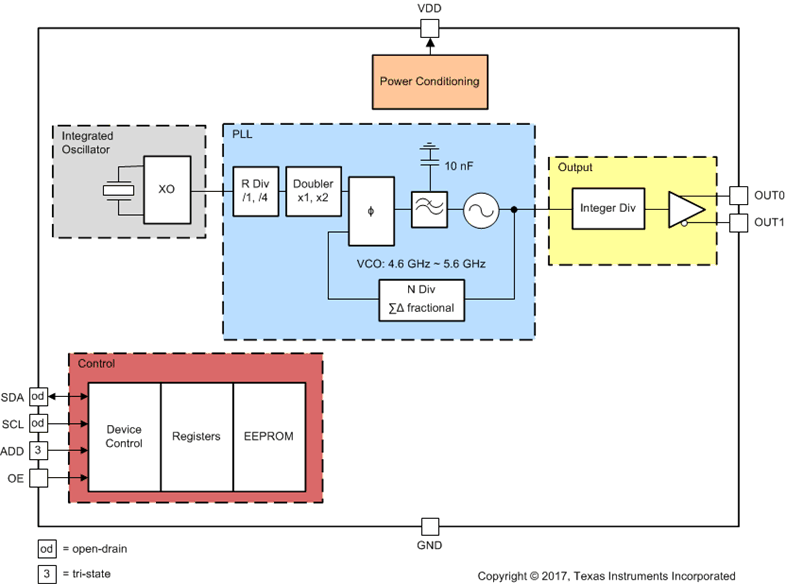

LMK61E0M-SIAT 电路图
LMK61E0M-SIAT 电路图
