LMK61E07-SIAT

Texas Instruments 可编程定时器和振荡器

更新日期：2024-04-01 00:04:00

LMK61E07-SIAT

Texas Instruments 可编程定时器和振荡器

产品简介：具有内部 EEPROM 的多信号格式超低抖动可编程振荡器

查看详情

LMK61E07-SIAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK61E07-SIAT 中文资料属性参数

  • 现有数量：0现货500Factory查看交期
  • 价格：250 : ￥324.73760卷带（TR）
  • 系列：PLLatinum?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：时钟振荡器
  • 计数：-
  • 频率：400MHz，900MHz，1GHz
  • 电压 - 供电：3.135V ~ 3.465V
  • 电流 - 供电：162 mA
  • 工作温度：-40°C ~ 85°C（TA）
  • 封装/外壳：6-SMD 模块
  • 供应商器件封装：6-QFM（7x5）
  • 安装类型：表面贴装型

产品特性

  • 超低噪声、高性能 抖动：90fs RMS（ LMK61E07 上 f OUT > 100MHz 时的典型值） PSRR：-70dBc， LMK61E07 具有强大的抗电源噪声能力
  • 抖动：90fs RMS（ LMK61E07 上 f OUT > 100MHz 时的典型值）
  • PSRR：-70dBc， LMK61E07 具有强大的抗电源噪声能力
  • LMK61E07 具有灵活的输出格式 LVPECL 高达 1 GHz LVDS 高达 900 MHz HSTL 高达 400 MHz
  • LVPECL 高达 1 GHz
  • LVDS 高达 900 MHz
  • HSTL 高达 400 MHz
  • 总频率容差：±25 ppm
  • 系统级特性 无毛刺频率裕量：与标称值相差高达 ±1000ppm 内部 EEPROM：用户可配置的启动设置
  • 无毛刺频率裕量：与标称值相差高达 ±1000ppm
  • 内部 EEPROM：用户可配置的启动设置
  • 其他特性 器件控制：快速模式 I 2C 高达 1000kHz 3.3V 工作电压 工业温度范围（–40°C 至 +85°C） 7mm × 5mm 6 引脚封装
  • 器件控制：快速模式 I 2C 高达 1000kHz
  • 3.3V 工作电压
  • 工业温度范围（–40°C 至 +85°C）
  • 7mm × 5mm 6 引脚封装
  • 默认频率： 70.656MHz
  • 70.656MHz

产品概述

LMK61E07 系列超低抖动 PLLatinum™ 可编程振荡器使用分数 N 频率合成器与集成 VCO 来生成常用的参考时钟。 LMK61E07 的输出可配置为 LVPECL、LVDS 或 HCSL。该器件可从片上 EEPROM 自启动，以便生成出厂编程的默认输出频率，或者可通过 I 2C 串行接口在系统中对器件寄存器和 EEPROM 设置进行完全编程。该器件通过 I 2C 串行接口提供精细和粗糙的频率裕量控制，因此是一种数控振荡器 (DCXO)。您可以更新 PLL 反馈分频器，从而使用 12.5MHz 的 PFD（R 分频器=4，禁用倍频器）以小于 1ppb 的步进值进行无峰值或毛刺的输出频率调节以符合 xDSL 要求，或使用 100MHz 的 PFD（R 分频器=1，启用倍频器）以小于 5.2ppb 的步进值进行此调节以符合广播视频要求。频率裕量特性还有利于进行系统设计验证测试 (DVT)，如标准合规性和系统时序裕量测试。
查看全部

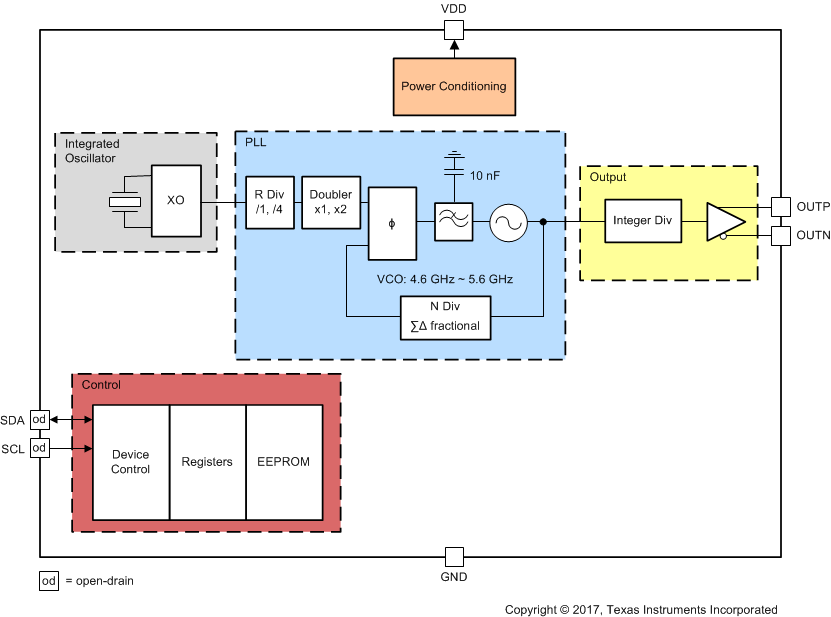

LMK61E07-SIAT 电路图

LMK61E07-SIAT 电路图

LMK61E07-SIAT 电路图
