LMK01801BISQE/NOPB

Texas Instruments 时钟及计时器 IC（模拟）
  • 参考价格：￥52.37-￥56.24

更新日期：2024-04-01 00:04:00

LMK01801BISQE/NOPB

Texas Instruments 时钟及计时器 IC（模拟）

产品简介：双通道时钟分配

查看详情
  • 参考价格：￥52.37-￥56.24

LMK01801BISQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK01801BISQE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 封装：Reel
  • 工厂包装数量：250

产品特性

  • 引脚控制模式或 MICROWIRE (SPI)
  • 输入和输出频率范围：1 kHz 至 3.1 GHz
  • 针对时钟输出组 A 和 B 的单独输入
  • 两组（A 和 B）中的 14 个差分时钟输出 输出组 A 8 个差分、可编程输出（如同 LVCMOS 多达 8 个） 分压器值为 1 至 8，偶数和奇数。 输出组 B 6 个差分输出（或如同 LVCMOS 多达 12 个） 将数值 1 到 1045 或 1 到 8 分频，偶数和奇数 模拟和数字延迟
  • 输出组 A 8 个差分、可编程输出（如同 LVCMOS 多达 8 个） 分压器值为 1 至 8，偶数和奇数。
  • 8 个差分、可编程输出（如同 LVCMOS 多达 8 个）
  • 分压器值为 1 至 8，偶数和奇数。
  • 输出组 B 6 个差分输出（或如同 LVCMOS 多达 12 个） 将数值 1 到 1045 或 1 到 8 分频，偶数和奇数 模拟和数字延迟
  • 6 个差分输出（或如同 LVCMOS 多达 12 个）
  • 将数值 1 到 1045 或 1 到 8 分频，偶数和奇数
  • 模拟和数字延迟
  • 所有分频的所有输出均为 50% 占空比
  • A 组和 B 组分别同步。
  • 在 800MHz 时的 RMS 附加抖动为 50fs。 50fs RMS 附加抖动（12kHz 至 20MHz）
  • 50fs RMS 附加抖动（12kHz 至 20MHz）
  • 工业温度范围：–40°C 至 85°C
  • 3.15V 至 3.45V 工作电压

产品概述

LMK01801 是针对时钟系统的一种超低噪音的解决方案，需要精确时钟的分配和频率分频。LMK01801 具有超低残余噪声、频率分频、数字和模拟延迟调整以及十四 (14) 个可编程差分输出：LVPECL、LVDS 和 LVCMOS（每个差分输出有 2 个输出）。LMK01801 具有两个独立输入，该输入可采用差分驱动（LVDS、LVPECL）或以单端模式驱动（LVCMOS、RF Sinewave）。第一个输入驱动包括八 (8) 个输出的输出组 A。第二个输入驱动包括六 (6) 个输出的输出组 B。
查看全部

LMK01801BISQE/NOPB 数据手册

数据手册 说明 数量 操作
LMK01801BISQE/NOPB

Clock Fanout Buffer (Distribution), Divider, Multiplexer IC 3.1GHz 48-WFQFN Exposed Pad

 51页,1.01M 查看

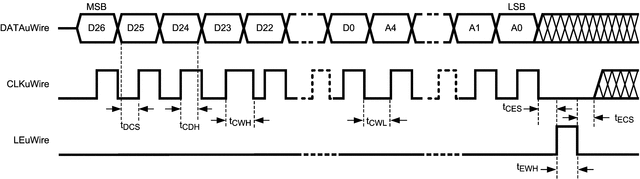

LMK01801BISQE/NOPB 电路图

LMK01801BISQE/NOPB 电路图

LMK01801BISQE/NOPB 电路图
