LMK00334RTVRQ1

Texas Instruments 应用特定时钟/定时

更新日期：2024-04-01

LMK00334RTVRQ1

Texas Instruments 应用特定时钟/定时

产品简介：汽车类 4 路输出 PCIe® 第 1 代/第 2 代/第 3 代/第 4 代/第 5 代时钟缓冲器和电平转换器

查看详情

LMK00334RTVRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LMK00334RTVRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

上海意淼电子科技有限公司
LMK00334RTVRQ1
TI
-
23+
8000
上海市
-
原厂原装假一赔十

深圳市讯运电子有限公司
LMK00334RTVRQ1
TI(德州仪器)
WQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

LMK00334RTVRQ1 中文资料属性参数

现有数量：10,920现货
价格：1 : ￥22.90000剪切带（CT）1,000 : ￥12.96232卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
PLL：无
主要用途：PCI Express（PCIe）
输入：CML，HCSL，HSTL，LVDS，LVPECL，SSTL，晶体
输出：HCSL，LVCMOS
电路数：1
比率 - 输入:输出：3：5
差分 - 输入:输出：是/是
频率 - 最大值：400MHz
电压 - 供电：3.15V ~ 3.45V
工作温度：-40°C ~ 105°C
安装类型：表面贴装型
封装/外壳：32-WFQFN 裸露焊盘
供应商器件封装：32-WQFN（5x5）

产品特性

符合面向汽车应用的 AEC-Q100 标准：器件温度等级 2：-40°C 至 105°C 环境运行温度范围器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C5 器件 MM ESD 分类等级 M2
器件温度等级 2：-40°C 至 105°C 环境运行温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C5
器件 MM ESD 分类等级 M2
3:1 输入多路复用器两个通用输入运行频率高达 400MHz，且接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟单个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
两个通用输入运行频率高达 400MHz，且接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或单端时钟
单个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
分为两组，每组具有两路差分输出 HCSL 或 Hi-Z（可选） 100MHz 时 PCIe 第 3 代/第 4 代的附加 RMS 相位抖动： 30fs RMS（典型值）
HCSL 或 Hi-Z（可选）
100MHz 时 PCIe 第 3 代/第 4 代的附加 RMS 相位抖动： 30fs RMS（典型值）
30fs RMS（典型值）
高 PSRR：156.25MHz 时为 -72 dBc
通过同步使能输入提供 LVCMOS 输出
由引脚控制的配置
VCC 内核电源：3.3V ± 5%
三个独立的 VCCO 输出电源：3.3V、2.5V ± 5%
工业温度范围：-40°C 至 +105°C
32 引脚 WQFN (5 mm × 5 mm)

产品概述

LMK00334 -Q1 器件是一款 4 路输出 HCSL 扇出缓冲器，旨在用于高频、低抖动时钟、数据分配和电平转换。它能够为 ADC、DAC、多千兆以太网、XAUI、光纤通道、SATA/SAS、SONET/SDH、CPRI 和高频背板分配参考时钟。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到由两个 HCSL 输出和一个 LVCMOS 输出组成的两个组。LVCMOS 输出具有同步使能输入，在使能或禁用后可实现无短脉冲运行。LMK00334 -Q1 由一个 3.3V 内核电源和三个独立的 3.3V 或 2.5V 输出电源供电运行。LMK00334 -Q1 具有高性能、多用途和高功效特性，因此堪称替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

查看全部

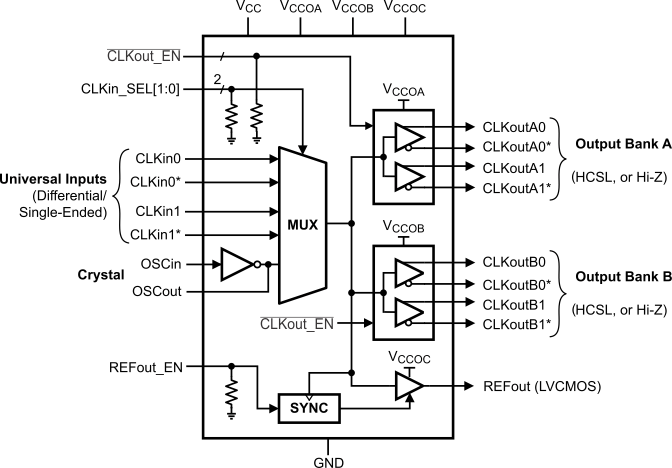

LMK00334RTVRQ1 电路图
