LMK00306SQ/NOPB

时钟及计时器 IC（模拟）
  • 参考价格：￥24.70-￥29.39

更新日期：2024-04-01

LMK00306SQ/NOPB

时钟及计时器 IC（模拟）

产品简介：具有 6 个可配置输出的 3.1GHz 差动时钟缓冲器/电平转换器

查看详情
  • 参考价格：￥24.70-￥29.39

LMK00306SQ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK00306SQ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出端数量：3
  • 最大输入频率：3.1 GHz
  • 传播延迟（最大值）：1550 ps
  • Supply Voltage - Max：3.45 V
  • Supply Voltage - Min：3.15 V
  • 最大工作温度：+ 85 C
  • 最小工作温度：- 40 C
  • 封装 / 箱体：LLP-36
  • 封装：Reel
  • 安装风格：SMD/SMT
  • 工厂包装数量：1000
  • 电源电流：13.5 mA

产品特性

  • 3：1 输入多路复用器两个通用输入运行频率高达 3.1GHz，并且接受低电压正射极耦合逻辑 (LVPECL)，低压差分信令 (LVDS)，电流模式逻辑 (CML)，短截线串联端接逻辑 (SSTL), 高速收发器逻辑 (HSTL)，主机时钟信号电平 (HCSL) 或单端时钟 一个晶振输入可接受 10 至 40MHz 的晶振或单端使能时钟
  • 两个通用输入运行频率高达 3.1GHz，并且接受低电压正射极耦合逻辑 (LVPECL)，低压差分信令 (LVDS)，电流模式逻辑 (CML)，短截线串联端接逻辑 (SSTL), 高速收发器逻辑 (HSTL)，主机时钟信号电平 (HCSL) 或单端时钟
  • 一个晶振输入可接受 10 至 40MHz 的晶振或单端使能时钟
  • 两组差分输出，每组 3 个LVPECL，LVDS，HCSL 或高阻抗 (Hi-Z)（每个组可选） LMK03806 时钟源为 156.25MHz 时，LVPECL 附加抖动：20fs RMS（10kHz 至 1MHz） 51fs RMS（12kHz 至 20MHz）
  • LVPECL，LVDS，HCSL 或高阻抗 (Hi-Z)（每个组可选）

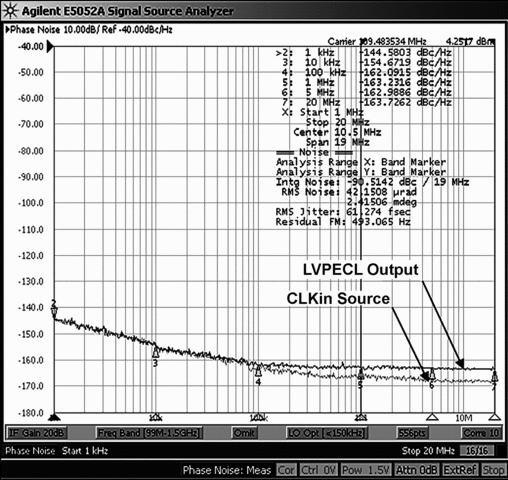

  • LMK03806 时钟源为 156.25MHz 时，LVPECL 附加抖动：20fs RMS（10kHz 至 1MHz） 51fs RMS（12kHz 至 20MHz）
  • 20fs RMS（10kHz 至 1MHz）
  • 51fs RMS（12kHz 至 20MHz）
  • 高电源抑制比 (PSRR)：156.25MHz 时为 -65/-76dBc (LVPECL/LVDS)
  • 具有同步使能驶入的 LVCMOS 输出
  • 由引脚控制的配置
  • VCC内核电源：3.3V ± 5%
  • 3 个独立的 VCCO输出电源：3.3V/2.5V ± 5%
  • 工业温度范围：-40°C 至 +85°C

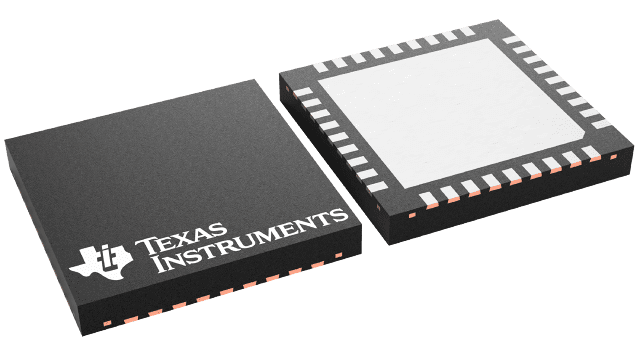

  • 36 接线超薄型四方扁平无引线 (WQFN) 封装 (6mm x 6mm)
  • 针对模数转换器 (ADC)，数模转换器 (DAC)，多千兆以太网，XAUI，光纤通道，SATA/SAS，SONET/SDH，通用公共无线接口 (CPRI)，高频背板的时钟分配和电平转换
  • 交换机、路由器、线路接口卡、定时卡
  • 服务器，计算，PCI Express (PCIe 3.0)
  • 射频拉远单元和基站单元

产品概述

LMK00306 是一款 3GHz、6 路输出差动扇出缓冲器，用于高频、低抖动时钟/数据分配和电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的的输入时钟被分配到两组输出，每组输出包含 3 个差分输出和 1 个 LVCMOS 输出。两个差分输出组可被独立配置为 LVPECL，LVDS 或 HCSL 驱动器，或者被禁用。LVCMOS 输出具有用于在启用或禁用时实现无短脉冲运行的同步使能输入。LMK00306 由一个 3.3V 内核电源和 3 个独立的 3.3V/2.5V 输出电源供电运行。LMK00306 具有高性能、多用途和电源效率特性，这使得它成为替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。
查看全部

LMK00306SQ/NOPB 数据手册

数据手册 说明 数量 操作
LMK00306SQ/NOPB

Clock Fanout Buffer (Distribution), Multiplexer, Translator IC 3.1GHz 36-WFQFN Exposed Pad

 39页,2.31M 查看

LMK00306SQ/NOPB 电路图

LMK00306SQ/NOPB 电路图

LMK00306SQ/NOPB 电路图
