LMK00301SQE/NOPB

时钟及计时器 IC（模拟）
  • 参考价格：￥26.50-￥37.61

更新日期：2024-04-01

LMK00301SQE/NOPB

时钟及计时器 IC（模拟）

产品简介：3-GHz 10 路输出差动扇出缓冲器/电平转换器

查看详情
  • 参考价格：￥26.50-￥37.61

LMK00301SQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK00301SQE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出端数量：5
  • 最大输入频率：3.1 GHz
  • 传播延迟（最大值）：1550 ps
  • Supply Voltage - Max：3.45 V
  • Supply Voltage - Min：3.15 V
  • 最大工作温度：+ 85 C
  • 最小工作温度：- 40 C

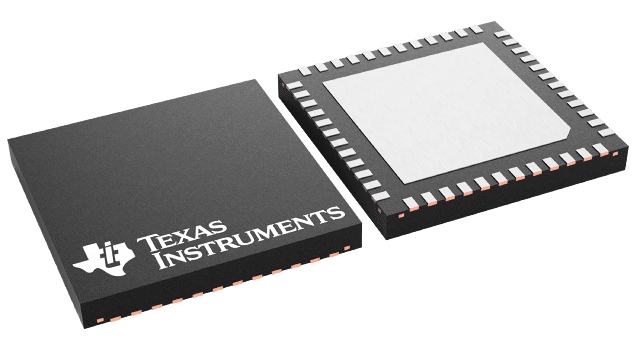

  • 封装 / 箱体：LLP-48
  • 封装：Reel
  • 安装风格：SMD/SMT
  • 工厂包装数量：250
  • 电源电流：13.5 mA

产品特性

  • 3:1 输入多路复用器 两个通用输入运行频率高达 3.1GHz，且接受 lvpecl、lvds、cml、sstl、hstl、hcsl 或单端时钟 一个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
  • 两个通用输入运行频率高达 3.1GHz，且接受 lvpecl、lvds、cml、sstl、hstl、hcsl 或单端时钟
  • 一个晶体输入可接受 10MHz 至 40MHz 的晶体或单端时钟
  • 分为两组，每组具有五路差分输出 LVPECL，LVDS，HCSL 或高阻态（每个组可选） LMK03806 时钟源为 156.25MHz 时的 LVPECL 附加抖动： 20fs RMS（10kHz 至 1MHz） 51fs RMS（12kHz 至 20MHz）
  • LVPECL，LVDS，HCSL 或高阻态（每个组可选）
  • LMK03806 时钟源为 156.25MHz 时的 LVPECL 附加抖动： 20fs RMS（10kHz 至 1MHz） 51fs RMS（12kHz 至 20MHz）
  • 20fs RMS（10kHz 至 1MHz）
  • 51fs RMS（12kHz 至 20MHz）
  • 频率范围: LVPECL（DC 至 3100MHz） LVDS（DC 至 2100MHz） HCSL（DC 至 800MHz） LVCMOS（DC 至 250MHz）
  • LVPECL（DC 至 3100MHz）
  • LVDS（DC 至 2100MHz）
  • HCSL（DC 至 800MHz）
  • LVCMOS（DC 至 250MHz）
  • 高 PSRR：–65dBc (LVPECL) 和 –76 dBc (LVDS)，156.25MHz
  • 通过同步使能输入提供 LVCMOS 输出
  • 由引脚控制的配置
  • V CC 内核电源：3.3V ± 5%
  • 三个独立的 V CCO 输出电源：3.3V 或 2.5V ± 5%
  • 工业温度范围：–40°C 至 +85°C

产品概述

LMK00301 是一款 3GHz、10 路输出差动扇出缓冲器，用于高频、低抖动时钟和数据分配以及电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到两组输出，每组输出包含 5 个差动输出和 1 个 LVCMOS 输出。两个差分输出组可被独立配置为 LVPECL，LVDS 或 HCSL 驱动器，或者被禁用。LVCMOS 输出具有用于在启用或禁用时实现无短脉冲运行的同步使能输入。LMK00301 由一个 3.3V 内核电源和三个独立的 3.3V 或 2.5V 输出电源供电运行。LMK00301 具有高性能、高功效而且用途广泛，因此堪称替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。LMK00301 提供一种设计版本，即 LMK00301A，该版本在内核和输出电源域之间没有电源时序要求。
查看全部

LMK00301SQE/NOPB 数据手册

数据手册 说明 数量 操作
LMK00301SQE/NOPB

Clock Fanout Buffer (Distribution), Multiplexer, Translator IC 3.1GHz 48-WFQFN Exposed Pad

 39页,2.32M 查看

LMK00301SQE/NOPB 电路图

LMK00301SQE/NOPB 电路图

LMK00301SQE/NOPB 电路图
