LMK00101SQE/NOPB

时钟及计时器 IC（模拟）
  • 参考价格：￥17.04-￥34.16

更新日期：2024-04-01

LMK00101SQE/NOPB

时钟及计时器 IC（模拟）

产品简介：具有通用输入和 10 路输出的超低抖动 LVCMOS 扇出缓冲器/电平转换器

查看详情
  • 参考价格：￥17.04-￥34.16

LMK00101SQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMK00101SQE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出端数量：10
  • 最大输入频率：200 MHz
  • Supply Voltage - Max：3.45 V
  • Supply Voltage - Min：2.375 V
  • 最大工作温度：+ 85 C
  • 最小工作温度：- 40 C
  • 封装 / 箱体：LLP-32
  • 封装：Reel
  • 安装风格：SMD/SMT
  • 工厂包装数量：250
  • 电源电流：20 mA

产品特性

  • 10 个低电压互补金属氧化物半导体/低压晶体管-晶体管逻辑 (LVCMOS/LVTTL) 输出，DC 达到 200MHz
  • 通用输入低电压正射极耦合逻辑 (LVPECL) 低压差分信令 (LVDS) 主机时钟信号电平 (HCSL) 短截线串联端接逻辑 (SSTL) LVCMOS/LVTTL
  • 低电压正射极耦合逻辑 (LVPECL)
  • 低压差分信令 (LVDS)
  • 主机时钟信号电平 (HCSL)
  • 短截线串联端接逻辑 (SSTL)
  • LVCMOS/LVTTL
  • 晶体振荡器接口晶振输入频率：10 至 40MHz
  • 晶振输入频率：10 至 40MHz
  • 输出偏斜：6ps
  • 附加相位抖动156.25MHz（12kHz 至 20MHz）时为 30fs
  • 156.25MHz（12kHz 至 20MHz）时为 30fs
  • 低传播延迟
  • 内核运行电源电压 3.3V 或 2.5V
  • 可调输出电源每组 1.5V，1.8V，2.5V 和 3.3V
  • 每组 1.5V，1.8V，2.5V 和 3.3V
  • 32 引脚超薄四方扁平无引线封装 (WQFN) 5.0 x 5.0 x 0.8mm

产品概述

LMK00101 是一款高新能、低噪声 LVCMOS 扇出缓冲器，此缓冲器能够从一个差分、单端或晶振输入中分配 10 个超低抖动时钟。 LMK00101 支持针对无毛刺脉冲运行的同步输出使能。 超低偏斜、低抖动和高电源抑制比 (PSRR) 使得这个缓冲器非常适合于多种网络互连，电信，服务器和存储局域网络互连，RRU LO 基准分布，医疗和测试设备应用。内核电压可被设定为 2.5V 或者 3.3V，而输出电压可被设定为 1.5V，1.8V，2.5V 或者 3.3V。可通过引脚编程轻松地对 LMK00101 进行配置。
查看全部

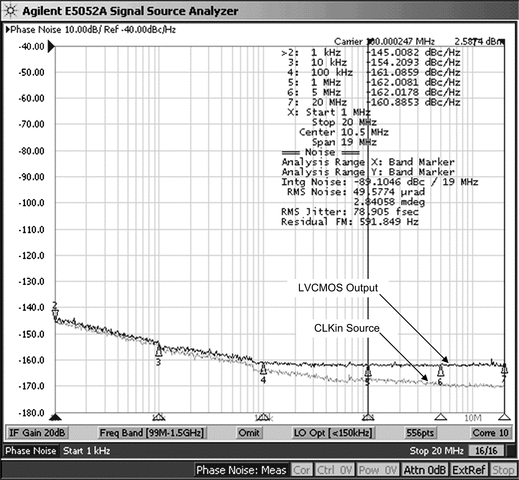

LMK00101SQE/NOPB 电路图

LMK00101SQE/NOPB 电路图

LMK00101SQE/NOPB 电路图
