LMH7322SQE/NOPB

Texas Instruments 校验器 IC
  • 参考价格：￥35.47-￥44.57

更新日期：2024-04-01 00:04:00

LMH7322SQE/NOPB

Texas Instruments 校验器 IC

产品简介：具有 RSPECL 输出的 5.5V、700ps 高速双路比较器

查看详情
  • 参考价格：￥35.47-￥44.57

LMH7322SQE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH7322SQE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：2 Channels
  • 产品：Analog Comparators
  • 输出类型：Complementary
  • 补偿电压（最大值）：8 mV at 5 V
  • 电源电流（最大值）：20 mA at 5 V
  • 最大工作温度：+ 125 C
  • 封装 / 箱体：LLP EP
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 工厂包装数量：250
  • Supply Voltage - Max：12 V
  • Supply Voltage - Min：2.7 V

产品特性

  • (VCCI = +5V, VCCO = +5V)
  • Propagation Delay 700 ps
  • Overdrive Dispersion 20 mV-1V 75 ps
  • Fast Rise and Fall Times 160 ps
  • Wide Supply Range 2.7V to 12V
  • Input Common Mode Range Extends 200 mV Below Negative Rail
  • Adjustable Hysteresis
  • (RS)PECL Outputs (see )
  • (RS)PECL Latch Inputs (see )

产品概述

The LMH7322 is a dual comparator with 700 ps propagation delay, low dispersion of 75 ps and an input voltage range that extends from VCC-1.5V to VEE. The devices can be operated from a wide supply voltage range of 2.7V to 12V. The adjustable hysteresis adds flexibility and prevents oscillations. Both the outputs and latch inputs of the LMH7322 are RSPECL compatible. When used in combination with a VCCO supply voltage of 2.5V the outputs have LVDS compatible levels.The LMH7322 is available in a 24-pin WQFN package.
查看全部

LMH7322SQE/NOPB 数据手册

数据手册 说明 数量 操作
LMH7322SQE/NOPB

Comparator General Purpose Differential, LVDS, RSPECL 24-WQFN (4x4)

 33页,949K 查看

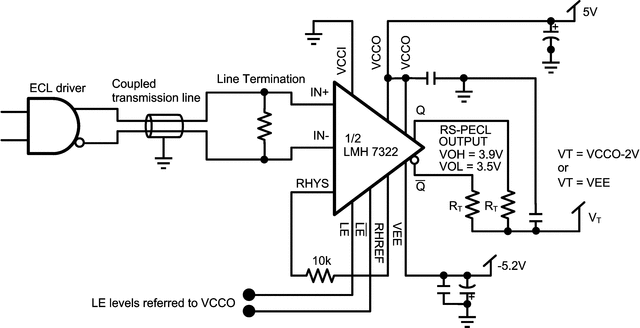

LMH7322SQE/NOPB 电路图

LMH7322SQE/NOPB 电路图

LMH7322SQE/NOPB 电路图
