LMH7220MK/NOPB

校验器 IC

参考价格：￥18.63-￥42.02

更新日期：2024-04-01

LMH7220MK/NOPB

校验器 IC

产品简介：具有 LVDS 输出的高速比较器

查看详情

参考价格：￥18.63-￥42.02

LMH7220MK/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LMH7220MK/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
LMH7220MK/NOPB
TI(德州仪器)
SOT-23-THIN-6
2022+
12000
上海市
-
原装可开发票

LMH7220MK/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
通道数量：1 Channel
产品：Analog Comparators
输出类型：Complementary
补偿电压（最大值）：9.5 mV at 5 V
电源电流（最大值）：9 mA at 5 V
最大工作温度：+ 85 C
安装风格：SMD/SMT

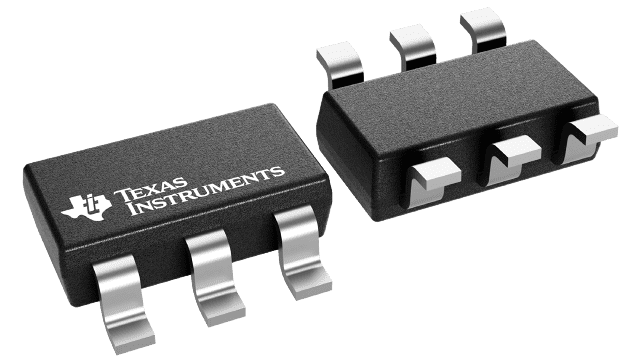

封装 / 箱体：TSOT
封装：Reel
最小工作温度：- 40 C
工厂包装数量：1000
Supply Voltage - Max：12 V
Supply Voltage - Min：2.7 V

产品特性

(VS = 5V TA = 25°C, Typical Values unless Otherwise Specified)
Propagation Delay @ 100 mV Overdrive 2.9 ns
Rise and Fall Times 0.6 ns
Supply Voltage 2.7V to 12V
Supply Current 6.8 mA
Temperature Range −40°C to 125°C
LVDS Output

产品概述

The LMH7220 is a high speed, low power comparator with an operating supply voltage range of 2.7V to 12V. The LMH7220 has a differential, LVDS output, driving 325 mV into a 100Ω symmetrical transmission line. The LMH7220 has a 2.9 ns propagation delay and 0.6 ns rise and fall times while the supply current is only 6.8 mA at 5V (load current excluded).The LMH7220 inputs have a voltage range that extends 200 mV below ground, allowing ground sensing applications. The LMH7220 is available in the 6-Pin SOT package. This package is ideal where space is a critical item.

查看全部

LMH7220MK/NOPB 数据手册

数据手册	说明	数量	操作
LMH7220MK/NOPB	COMPARATOR, HS, TSOT23, POWERWISE; No. of Comparators:1; Comparator Type:High Speed; Time, Response:2.9ns; Output Type:LVDS; Current, Supply:6.8mA; Voltage, Supply Min:2.7V; Voltage, Supply Max:13V; Termination Type:SMD; Case Style:TSOT; No. of Pins:6; Operating Temperature Range:-40°C to +125°C; Base Number:7220	20页,1.03M	查看
LMH7220MK/NOPB	Comparator General Purpose Complementary, Differential, LVDS 6-SOT	31页,542K	查看

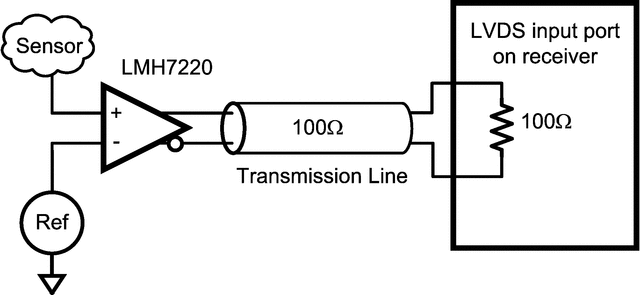

LMH7220MK/NOPB 电路图
