LMH6401IRMZR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

LMH6401IRMZR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：4.5GHz 超宽带数字可变增益放大器

查看详情

LMH6401IRMZR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
LMH6401IRMZR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LMH6401IRMZR 中文资料属性参数

现有数量：0现货9,000Factory查看交期
价格：3,000 : ￥114.86019卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
放大器类型：可变增益
电路数：1
输出类型：差分
压摆率：18200V/μs
增益带宽积：500 MHz
-3db 带宽：4.5 GHz
电流 - 输入偏置：-
电压 - 输入补偿：-
电流 - 供电：69mA
电流 - 输出/通道：-
电压 - 跨度（最小值）：4 V
电压 - 跨度（最大值）：5.25 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：16-UFQFN
供应商器件封装：16-UQFN（3x3）

产品特性

3dB 带宽：4.5GHz（26dB 增益时）
增益范围：–6dB 至 26dB（步长为 1dB）
差分输入阻抗：100Ω
支持共模控制的差分输出
最大增益条件下的失真（VO = 2 VPPD，RL = 200Ω）： 200MHz：HD2 为 –73dBc，HD3 为 –80dBc 500 MHz：HD2 为 –68dBc，HD3 为 –72dBc 1 GHz：HD2 为 –63dBc，HD3 为 –63dBc 2 GHz：HD2 为 –58dBc，HD3 为 –54dBc
200MHz：HD2 为 –73dBc，HD3 为 –80dBc
500 MHz：HD2 为 –68dBc，HD3 为 –72dBc
1 GHz：HD2 为 –63dBc，HD3 为 –63dBc
2 GHz：HD2 为 –58dBc，HD3 为 –54dBc
输出 IP3： 200MHz 时为 43dBm 1GHz 时为 33dBm 2GHz 时为 27dBm
200MHz 时为 43dBm
1GHz 时为 33dBm
2GHz 时为 27dBm
输出 IP2： 200MHz 时为 67dBm 1GHz 时为 60dBm 2GHz 时为 52dBm
200MHz 时为 67dBm
1GHz 时为 60dBm
2GHz 时为 52dBm
1GHz、RS = 100Ω 时的噪声系数为 8dB
82ps 上升/下降时间脉冲响应
供电电源：5.0V/69mA
支持单电源和 (±) 分离电源供电：直流和交流耦合应用
直流和交流耦合应用
采用先进的互补 BiCMOS 工艺制成
3mm × 3mm 超薄四方扁平无引线 (UQFN)-16 封装
测试和测量
超宽带模数转换器 (ADC) 驱动器
通信接收器
射频 (RF) 采样子系统
表面声波 (SAW) 滤波缓冲器和驱动器
国防设备和雷达

产品概述

LMH6401 是一款面向直流到射频 (RF)、中频 (IF) 和高速时域应用的宽带、数控可变增益放大器 (DVGA)。对于需要自动增益控制 (AGC) 的直流或交流耦合应用而言，该器件是一款理想的 ADC 驱动器。该器件对噪声和失真性能进行了优化，以便驱动超宽带 ADC。放大器在最大增益条件下的噪声系数为 8dB，在 1GHz 满量程信号电平条件下的谐波失真为 -63dBc。该器件支持单电源和分离电源供电，以驱动 ADC。该器件提供了共模参考输入引脚，以便使放大器输出共模符合 ADC 输入要求。该器件通过 SPI 接口执行增益控制，并且支持 32dB 的增益范围（–6dB 至 26dB，步长为 1dB）。此外，还可以通过外部 PD 引脚或串行外设接口 (SPI) 控制提供掉电功能。这一性能水平在 345mW 的低功耗下才能实现。器件工作的环境温度范围为 –40°C 至 85°C。

查看全部

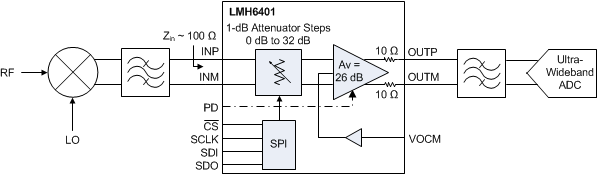

LMH6401IRMZR 电路图
