LMH5401FFK/EM

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：耐辐射 (RHA) 6.5GHz 超宽带全差分放大器

查看详情

LMH5401FFK/EM 中文资料属性参数

  • 现有数量：0现货821Factory
  • 价格：在售
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：差分
  • 压摆率：17500V/μs
  • 增益带宽积：6.5 GHz
  • -3db 带宽：4.2 GHz
  • 电流 - 输入偏置：70 μA
  • 电压 - 输入补偿：500 μV
  • 电流 - 供电：60mA
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：3.15 V
  • 电压 - 跨度（最大值）：5.25 V
  • 工作温度：25°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-CLCC
  • 供应商器件封装：14-CLCC（5.5x6）

产品特性

  • QMLV（QML V 类）已通过 MIL-PRF-38535 认证，SMD 5962R1721401VXC 耐辐射加固保障 (RHA) 能力高达 100krad (Si) 总电离剂量 (TID)单粒子闩锁 (SEL) 对于 LET 的抗扰度 = 85MeV-cm2/mg 支持军用级温度范围（-55°C 至 125°C）
  • 耐辐射加固保障 (RHA) 能力高达 100krad (Si) 总电离剂量 (TID)
  • 单粒子闩锁 (SEL) 对于 LET 的抗扰度 = 85MeV-cm2/mg
  • 支持军用级温度范围（-55°C 至 125°C）
  • 增益带宽积 (GBP)：6.5GHz
  • 优异的线性性能：直流电频率达 2GHz
  • 压摆率：17,500V/µs
  • 低 HD2、HD3 失真（500mVPP，100Ω，SE-DE，Gv = 17dB）(1)：100MHz：HD2 为 -91dBc，HD3 为 -95dBc200MHz：HD2 为 -86dBc，HD3 为 -85dBc500MHz：HD2 为 -80dBc，HD3 为 -80dBc1GHz：HD2 为 -53dBc，HD3 为 -70dBc2GHz：HD2 为 -68dBc，HD3 为 -56dBc
  • 100MHz：HD2 为 -91dBc，HD3 为 -95dBc
  • 200MHz：HD2 为 -86dBc，HD3 为 -85dBc
  • 500MHz：HD2 为 -80dBc，HD3 为 -80dBc
  • 1GHz：HD2 为 -53dBc，HD3 为 -70dBc
  • 2GHz：HD2 为 -68dBc，HD3 为 -56dBc
  • 低 IMD2、IMD3 失真（1VPP，100Ω，SE-DE，Gv = 17dB）(1)：500MHz：IMD2 为 –90dBc，IMD3 为 –79dBc1GHz：IMD2 为 –80dBc，IMD3 为 –61dBc2GHz：IMD2 为 –64dBc，IMD3 为 –42dBc
  • 500MHz：IMD2 为 –90dBc，IMD3 为 –79dBc
  • 1GHz：IMD2 为 –80dBc，IMD3 为 –61dBc
  • 2GHz：IMD2 为 –64dBc，IMD3 为 –42dBc
  • 高 OIP2、OIP3。Gp = 8dB(1) 500MHz：OIP2 为 91dBm，OIP3 为 47.7dBm1 GHz：OIP2 为 80dBm，OIP3 为 37.5dBm
  • 500MHz：OIP2 为 91dBm，OIP3 为 47.7dBm
  • 1 GHz：OIP2 为 80dBm，OIP3 为 37.5dBm
  • 输入电压噪声：1.25nV/√Hz
  • 输入电流噪声：3.5pA/√Hz
  • 支持单电源和双电源运行
  • 电流消耗：60mA
  • 关断特性 (1)

产品概述

LMH5401-SP 是一款针对射频 (RF)、中频 (IF) 或高速直流耦合时域 应用优化的高性能耐辐射差分放大器。该器件非常适合于直流耦合或交流耦合 应用 。LMH5401-SP 在 SE-DE 或差分至差分 (DE-DE) 模式下运行时会产生非常低的二阶和三阶失真。 此放大器针对 SE-DE 和 DE-DE 系统进行了优化。该器件具有直流到 2GHz 的超高可用带宽。LMH5401-SP 可在广泛的 应用 （如测试与测量、宽带通信以及高速数据采集）中用于在信号链中进行 SE-DE 转换，而无需外部平衡-非平衡变压器。该器件提供了共模参考输入引脚，以便使放大器输出共模符合 ADC 输入要求。可选电源范围介于 3.3V 和 5V 之间，并且可根据应用要求支持双电源供电。掉电功能还可实现节能。当器件由 5V 电源供电且达到 300mW 超低功耗时，这一性能等级才能实现。该器件采用德州仪器 (TI) 的先进互补 BiCMOS 工艺制造，可节省空间，同时提供 LCCC-14 封装以实现更高的性能。
查看全部

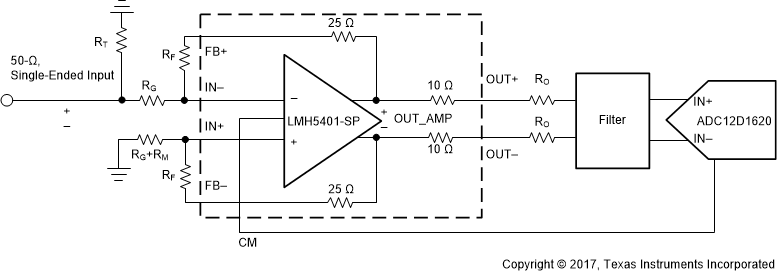

LMH5401FFK/EM 电路图
