LMH1228RTVT

Texas Instruments 视频处理

更新日期：2024-04-01 00:04:00

LMH1228RTVT

Texas Instruments 视频处理

产品简介：具有集成时钟恢复器的 12G 超高清 SDI 双路电缆驱动器

查看详情

LMH1228RTVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH1228RTVT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥300.74000剪切带（CT）250 : ￥233.72712卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：驱动器
  • 应用：专业视频
  • 标准：AES10，DVB-ASI，SMPTE
  • 控制接口：串行，SPI
  • 电压 - 供电：2.375V ~ 2.625V
  • 安装类型：表面贴装型
  • 封装/外壳：32-WFQFN 裸露焊盘
  • 供应商器件封装：32-WQFN（5x5）

产品特性

  • 支持 ST-2082-1 (12G)、ST-2081-1 (6G)、ST-424 (3G)、ST-292 (HD) 和 ST-259 (SD)
  • 兼容 DVB-ASI 和 AES10 (MADI)
  • 集成时钟恢复器锁定为 11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或 1.001 分频子速率和 270Mbps 的 SMPTE 速率
  • 集成眼图张开度监视器 (EOM)
  • 双路差分输出电缆驱动器
  • 片上 75Ω 终端和回损补偿网络
  • 自适应 PCB 输入均衡器
  • 时钟恢复型 100Ω 环回输出
  • 75Ω 输出端的自动压摆率控制
  • 75Ω 输出端的自动预加重和输出振幅
  • 100Ω 输出端的可编程去加重功能和输出振幅
  • 75Ω 和 100Ω 输出端的极性反转
  • 没有输入信号时自动进入省电工作模式 功耗：25mW（典型值）
  • 功耗：25mW（典型值）
  • 通过使能引脚进行断电控制
  • 2.5V 单电源 功耗：305mW（典型值）
  • 功耗：305mW（典型值）
  • 可通过引脚、SPI 或 SMBus 接口进行编程
  • 工作温度范围：-40°C 至 +85°C
  • 5mm × 5mm 32 引脚 WQFN 封装

产品概述

LMH1228 器件是一款带有时钟恢复器的 12G UHD-SDI 低功耗双路输出电缆驱动器。它支持高达 11.88Gbps 的 SMPTE 视频速率，因此可为 4K/8K 应用实现超高清视频的高度集成和高性能解决方案。时钟和数据恢复 (CDR) 电路多种多样，因此片上时钟恢复器可自动检测并锁定到高达 11.88Gbps 的各种 SMPTE 视频速率。主机端上的其他时钟恢复型 100Ω 驱动器输出可用于监控或信号分配用途。片上时钟恢复器可减弱高频抖动并使用纯净的低抖动时钟完全重新生成数据。此时钟恢复器具有内置环路滤波器，且不需要任何输入参考时钟。LMH1228 还具有内部眼图张开度监视器和可编程引脚，可实现 CDR 锁定指示、输入信号检测或硬件干扰，从而为系统诊断和板启动提供支持。LMH1228 由 2.5V 单电源供电运行。它采用小尺寸 5mm × 5mm 32 引脚 WQFN 封装。LMH1228 与 LMH1208（12G 双路电缆驱动器）引脚兼容。
查看全部

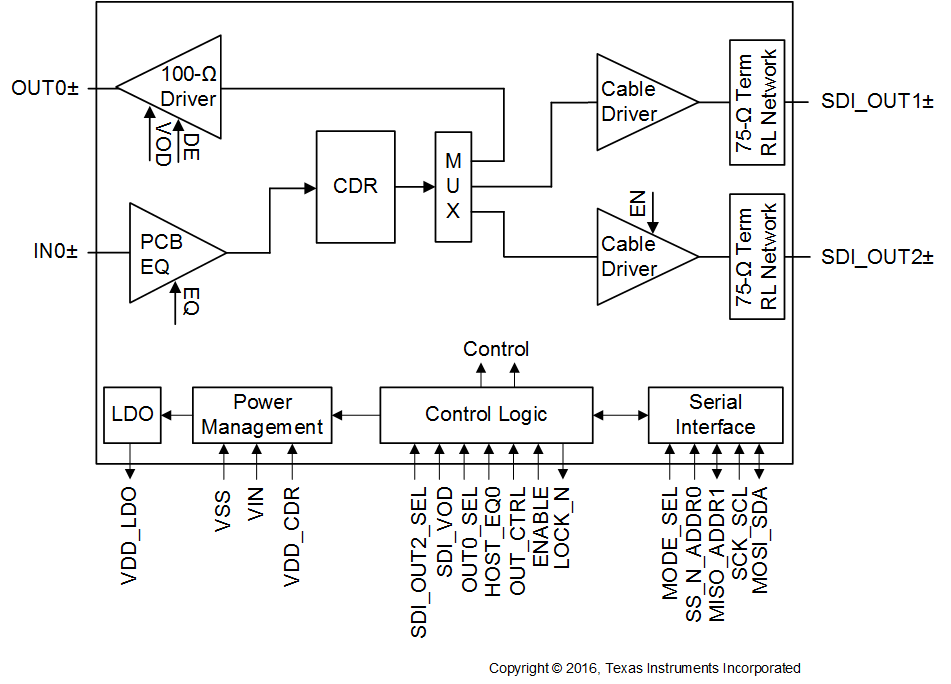

LMH1228RTVT 电路图

LMH1228RTVT 电路图

LMH1228RTVT 电路图
