LMH1226RTWT

Texas Instruments 视频处理

更新日期：2024-04-01 00:04:00

LMH1226RTWT

Texas Instruments 视频处理

产品简介：12G SDI 双路输出时钟恢复器

查看详情

LMH1226RTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH1226RTWT 中文资料属性参数

  • 现有数量：32现货4,250Factory
  • 价格：1 : ￥280.47000剪切带（CT）250 : ￥217.98632卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：时钟恢复器
  • 应用：专业视频
  • 标准：AES10，DVB-ASI，SMPTE
  • 控制接口：串行，SPI
  • 电压 - 供电：2.375V ~ 2.625V
  • 安装类型：表面贴装型
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x5）

产品特性

  • 支持 ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(HD) 和 ST-259(SD)
  • 支持适用于 SMPTE 2022-5/6 的 SFF8431 (SFP+)
  • 兼容 DVB-ASI 和 AES10 (MADI)
  • 无基准的时钟恢复器锁定至 SMPTE 和 10GbE 速率：11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或经 1.001 分频的子速率、270Mbps 和 10.3125Gbps
  • 无基准，锁定迅速
  • 输入 1 (IN1) 上具有自适应电路板走线均衡器
  • 低功耗：214mW（典型值）
  • 省电模式：16mW
  • 集成 1:2 扇出输出，具有去加重功能
  • 片上环路滤波器和眼图监视器
  • 由 2.5V 单电源或片上 1.8V 稳压器供电
  • 可通过控制引脚、SPI 或者 SMBus 接口进行配置
  • 4mm × 4mm 24 引脚 QFN 封装
  • 工作温度范围：-40°C 至 +85°C

产品概述

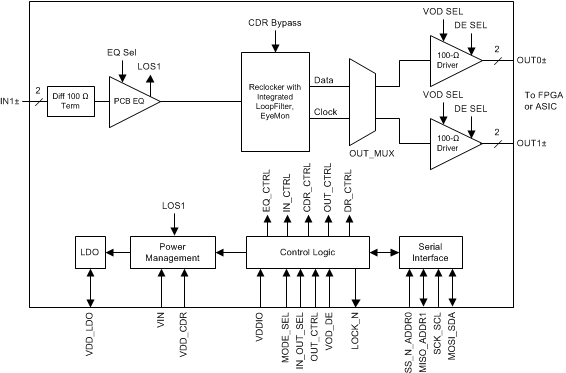

LMH1226 是一款低功耗双路输出 12G 超高清时钟恢复器。该器件支持高达 11.88Gbps 的 SMPTE 视频速率以及基于 IP 传输的 10GbE 视频，能够应用于 4K/8K 超高清 (UHD) 应用至 RTN。IN1 上的自适应电路板走线均衡器与 SFF-8431 兼容，并且支持 SMPTE 和 10GbE 数据速率。 该时钟恢复器可削弱高频抖动并且提供出色的信号完整性。该器件的高输入抖动容差改善了时序裕度。该时钟恢复器内置有环路滤波器，运行时无需精准的输入基准时钟。非破坏性眼图监视器支持实时测量串行数据，从而简化系统调试并加速电路板调通。凭借集成的 1:2 扇出，该器件能够灵活输出多种视频信号。输出驱动器提供可编程的去加重功能，用于补偿其输出端的电路板走线损失。LMH1226 的功耗典型值为 214mW。无输入信号时，功耗会进一步降至 16mW。LMH1226 与 LMH1219 （带有集成时钟恢复器的 12G 超高清电缆均衡器）引脚兼容。
查看全部

LMH1226RTWT 数据手册

数据手册 说明 数量 操作
LMH1226RTWT

IC RECLOCKER UHD 12GBS 24WQFN

 9页,707K 查看

LMH1226RTWT 电路图

LMH1226RTWT 电路图

LMH1226RTWT 电路图
