LMH0318RTWT

Texas Instruments 视频处理

更新日期：2024-04-01 00:04:00

LMH0318RTWT

Texas Instruments 视频处理

产品简介：具有集成电缆驱动器的 3G HD/SD SDI 时钟恢复器

查看详情

LMH0318RTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH0318RTWT 中文资料属性参数

  • 现有数量：12现货10,000Factory
  • 价格：1 : ￥178.24000剪切带（CT）250 : ￥138.51912卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：时钟恢复器
  • 应用：专业视频
  • 标准：DVB-ASI，MADI，SMPTE
  • 控制接口：SPI
  • 电压 - 供电：2.375V ~ 2.625V
  • 安装类型：表面贴装型
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x5）

产品特性

  • 支持 ST 424(3G)、292(HD)、259(SD)、MADI 和 DVB-ASI
  • 锁定至速率 2.97Gbps、1.485Gbps 或相应的 1/1.001 子速率以及 DVB-ASI
  • 带有快速锁定时间的无参考运行，涵盖所有支持的或选定的数据速率
  • 75Ω 和 100Ω 发送器输出
  • 集成了 2:1 复用输入，1:2 解复用/扇出输出
  • 基于输入速率检测的自动转换率
  • 片上眼图监视器
  • 功耗仅 300mW，输入信号丢失时自动断电
  • 可通过 SPI 或 SMBus 接口编程
  • 单个 2.5V 电源运行
  • 小型 4mm x 4mm 24 引脚 QFN 封装
  • 工作温度范围：-40℃ 至 85℃
  • 与 LMH1218 引脚兼容，可轻松升级至 12G
  • 兼容 SMPTE 的串行数字接口 (SDI)
  • 广播视频路由器、交换机和监视器
  • 数字视频处理和编辑
  • DVB-ASI 和分布式放大器

产品概述

LMH0318 是一款具有集成电缆驱动器的 3Gbps 高清 (HD)/标清 (SD) SDI 时钟恢复器，设计用于驱动兼容 SMPTE-SDI 和 DVB-ASI 标准的串行视频数据。 时钟和数据恢复电路可消除积累的抖动并检测传入数据速率，无需采用外部基准时钟。 具有 75Ω 和 50Ω 输出的集成驱动器支持多种多媒体选件，如同轴电缆和 FR4 印刷电路板 (PCB)。
查看全部

LMH0318RTWT 数据手册

数据手册 说明 数量 操作
LMH0318RTWT

IC RECLOCKER 3GBS HD/SD 24WQFN

 57页,1.14M 查看

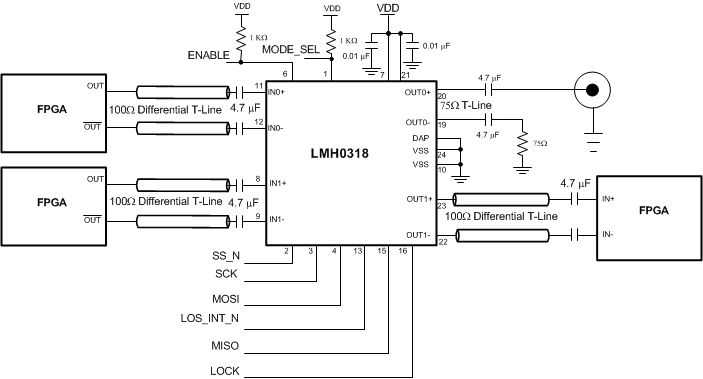

LMH0318RTWT 电路图

LMH0318RTWT 电路图

LMH0318RTWT 电路图
