LMH0002TMA/NOPB

接口 IC
  • 参考价格：￥31.88-￥61.41

更新日期：2024-04-01

LMH0002TMA/NOPB

接口 IC

产品简介：SMPTE 292M / 259M 串行数字电缆驱动器

查看详情
  • 参考价格：￥31.88-￥61.41

LMH0002TMA/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH0002TMA/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 产品类型：SMPTE 292M / 259M Serial Digital Cable Driver
  • 工作电源电压：3.3 V
  • 电源电流：45 mA
  • 最大功率耗散：125 mW
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOIC-8
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：95

产品特性

  • SMPTE 292M, SMPTE 344M and SMPTE 259M Compliant
  • Supports DVB-ASI at 270 Mbps
  • Data Rates to 1.485 Gbps
  • Differential Input
  • 75Ω Differential Output
  • Selectable Slew Rate
  • Adjustable Output Amplitude
  • Single 3.3V Supply Operation
  • Operating Temperature Range: Commercial 0°C to +70°C (LMH0002MA) or Industrial −40°C to +85°C (LMH0002TMA and LMH0002SQ)
  • Typical Power Consumption: 125 mW in SD Mode and 149 mW in HD Mode
  • 8–pin SOIC or 16–pin WQFN Package
  • Replaces the GS1528, GS1528A, or GS1578A

产品概述

The LMH0002 SMPTE 292M / 259M serial digital cable driver is a monolithic, high-speed cable driver designed for use in SMPTE 292M / 259M serial digital video and ITU-T G.703 serial digital data transmission applications. The LMH0002 drives 75Ω transmission lines (Belden 8281, Belden 1694A or equivalent) at data rates up to 1.485 Gbps. The LMH0002 provides two selectable slew rates for SMPTE 259M and SMPTE 292M compliance. The output voltage swing is adjustable via a single external resistor.The LMH0002 is powered from a single 3.3V supply. Power consumption is typically 125 mW in SD mode and 149 mW in HD mode. The LMH0002 is available in an 8-pin SOIC or 16-pin WQFN package.
查看全部

LMH0002TMA/NOPB 数据手册

数据手册 说明 数量 操作
LMH0002TMA/NOPB

IC CABLE DRIVER DGTL 8-SOIC

 13页,781K 查看

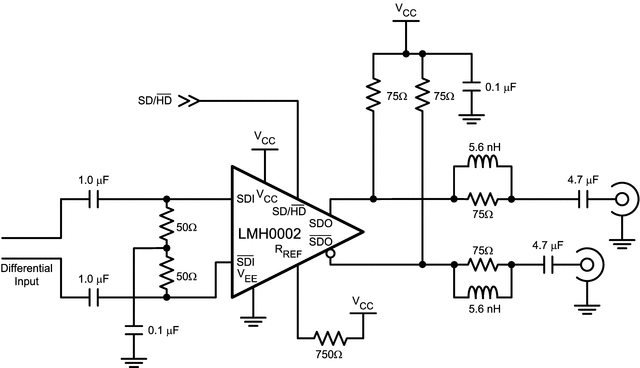

LMH0002TMA/NOPB 电路图

LMH0002TMA/NOPB 电路图

LMH0002TMA/NOPB 电路图
