LMH0001SQ/NOPB

接口 IC
  • 参考价格：￥23.39-￥47.75

更新日期：2024-04-01

LMH0001SQ/NOPB

接口 IC

产品简介：SMPTE 259M / 344M 串行数字电缆驱动器

查看详情
  • 参考价格：￥23.39-￥47.75

LMH0001SQ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMH0001SQ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 产品类型：SMPTE 259M / 344M Serial Digital Cable Driver
  • 工作电源电压：3.3 V
  • 电源电流：38 mA
  • 最大功率耗散：125 mW
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：LLP-16
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000

产品特性

  • SMPTE 259M and SMPTE 344M Compliant
  • Data Rates to 540 Mbps
  • Supports DVB-ASI at 270 Mbps
  • Differential Input
  • 75Ω Differential Output
  • Adjustable Output Amplitude
  • Single 3.3V Supply Operation
  • Industrial Temperature Range: −40°C to +85°C
  • 125mW Typical Power Consumption
  • 16–pin WQFN Package
  • Footprint Compatible with the LMH0002SQ and the GS9078A.

产品概述

The LMH0001 SMPTE 259M / 344M Serial Digital Cable Driver is designed for use in SMPTE 259M / 344M serial digital video applications. The LMH0001 drives 75Ω transmission lines (Belden 8281, Belden 1694A or equivalent) at data rates up to 540 Mbps. The output voltage swing of the LMH0001 is adjustable via a single external resistor.The LMH0001 is powered from a single 3.3V supply. Power consumption is typically 125mW. The LMH0001 is available in a 16-pin WQFN package.
查看全部

LMH0001SQ/NOPB 数据手册

数据手册 说明 数量 操作
LMH0001SQ/NOPB

IC CABLE DVR SERIAL DGTL 16WQFN

 11页,724K 查看

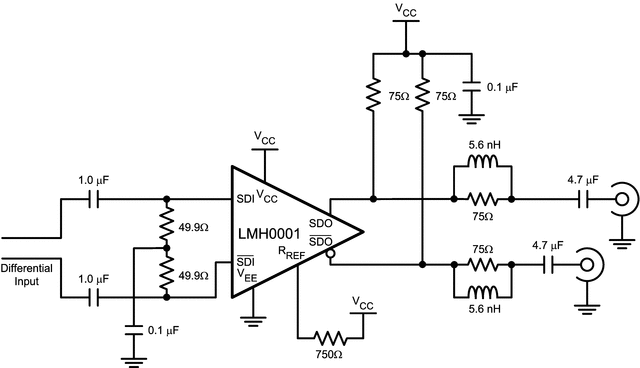

LMH0001SQ/NOPB 电路图

LMH0001SQ/NOPB 电路图

LMH0001SQ/NOPB 电路图
