LMD18201T/NOPB

电源管理 IC
  • 参考价格：￥105.09-￥95.63

更新日期：2024-04-01

LMD18201T/NOPB

电源管理 IC

产品简介：3A，55V H 桥

查看详情
  • 参考价格：￥105.09-￥95.63

LMD18201T/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMD18201T/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 产品：Brushed DC Motor Drivers
  • 类型：H-Bridge Without Current Sensing
  • 工作电源电压：12 V to 55 V
  • 电源电流：13 mA
  • 安装风格：Through Hole
  • 封装 / 箱体：TO-220-11
  • 封装：Tube
  • 最大工作温度：+ 125 C
  • 最小工作温度：- 40 C
  • 输出电流：3 A
  • 工厂包装数量：20

产品特性

  • Delivers up to 3A Continuous Output
  • Operates at Supply Voltages up to 55V
  • Low RDS(ON) Typically 0.33Ω per Switch at 3A
  • TTL and CMOS Compatible Inputs
  • No “Shoot-Through” Current
  • Thermal Warning Flag Output at 145°C
  • Thermal Shutdown (Outputs Off) at 170°C
  • Internal Clamp Diodes
  • Shorted Load Protection
  • Internal Charge Pump with External Bootstrap Capability

产品概述

The LMD18201 is a 3A H-Bridge designed for motion control applications. The device is built using a multi-technology process which combines bipolar and CMOS control circuitry with DMOS power devices on the same monolithic structure. The H-Bridge configuration is ideal for driving DC and stepper motors. The LMD18201 accommodates peak output currents up to 6A. Current sensing can be achieved via a small sense resistor connected in series with the power ground lead. For current sensing without disturbing the path of current to the load, the LMD18200 is recommended.
查看全部

LMD18201T/NOPB 数据手册

数据手册 说明 数量 操作
LMD18201T/NOPB

CONTROLLER, MOTOR; Voltage, Supply Min:12V; Voltage, Supply Max:55V; Case Style:TO-220; No. of Pins:11; Operating Temperature Range:-40°C to +125°C; Max Output Current:3A; Termination Type:Through Hole; Controller Type:Motor; Drive Configuration:H Bridge

10页,703K 查看

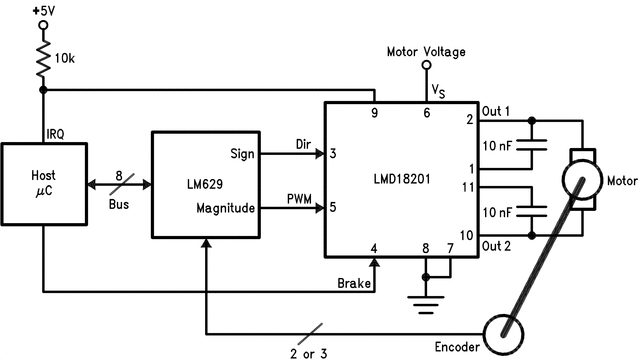

LMD18201T/NOPB 电路图

LMD18201T/NOPB 电路图

LMD18201T/NOPB 电路图
