LMC7221BIM5X/NOPB

校验器 IC
  • 参考价格：￥10.01-￥8.00

更新日期：2025-03-27

LMC7221BIM5X/NOPB

校验器 IC

产品简介：具有漏极开路输出的低功耗、高电压比较器

查看详情
  • 参考价格：￥10.01-￥8.00

LMC7221BIM5X/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMC7221BIM5X/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：1 Channel
  • 产品：Analog Comparators
  • 输出类型：Open Drain
  • 响应时间：4 us
  • 补偿电压（最大值）：15 mV at 5 V
  • 电源电流（最大值）：0.014 mA at 5 V
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 工厂包装数量：3000
  • Supply Voltage - Max：15 V
  • Supply Voltage - Min：2.7 V

产品特性

  • Tiny 5-Pin SOT-23 package saves space
  • Package is less than 1.43 mm thick
  • Ensured specs at 2.7V, 5V, 15V supplies
  • Typical supply current 7 μA at 5V
  • Response time of 4 μs at 5V
  • LMC7221—open drain output
  • Input common-mode range beyond V− and V+
  • Low input current

产品概述

The LM7221 is a micropower CMOS comparator available in the space saving 5-Pin SOT-23 package. This makes this comparator ideal for space and weight critical designs. The LMC7221 is also available in the 8-Pin SOIC package. The LMC7221 is supplied in two offset voltage grades, 5 mV and 15 mV.The open drain output can be pulled up with a resistor to a voltage which can be higher or lower than the supply voltage—this makes the part useful for mixed voltage systems.For a tiny comparator with a push-pull output, please see the LMC7211 datasheet.
查看全部

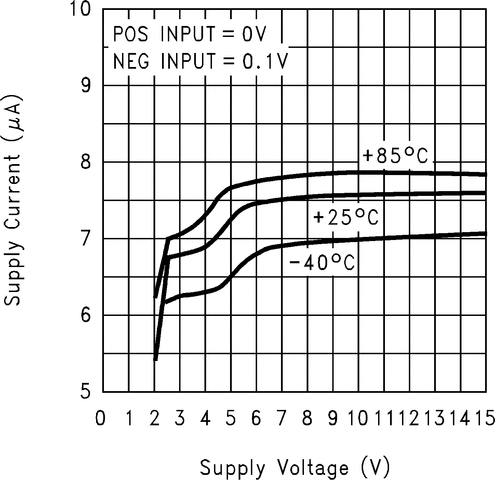

LMC7221BIM5X/NOPB 电路图

LMC7221BIM5X/NOPB 电路图

LMC7221BIM5X/NOPB 电路图
