LMC7101QM5X/NOPB
放大器 IC- 参考价格：￥3.61-￥3.96
更新日期：2024-04-01
LMC7101QM5X/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
SOT-23-5
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LMC7101QM5X/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 通道数量：1
- 共模抑制比（最小值）：60 dB
- 输入补偿电压：7 mV at 5 V
- 工作电源电压：3 V, 5 V, 15 V
- 安装风格：SMD/SMT
- 封装 / 箱体：SOT-23
- 转换速度：1 V/us at 5 V
- 关闭：No
- 最大工作温度：+ 125 C
- 封装：Reel
- 最小工作温度：- 40 C
- 工厂包装数量：3000
- 电源电流：0.85 mA at 5 V
- Supply Voltage - Max：15.5 V
- Supply Voltage - Min：2.7 V
- 技术：CMOS
- 电压增益 dB：110.63 dB
产品特性
- 微型 5 引脚 SOT-23 封装可节省空间 - 典型的电路布局所占用的空间是 8 引脚 SOIC 设计的一半
- 可在 2.7V、3V、5V、15V 电源电压下确保实现额定规格参数
- 5V 下的电源电流典型值为 0.5mA
- 5V 下的总谐波失真典型值为 0.01%
- 增益带宽为 1MHz
- 与常用的 LMC6482 和 LMC6484 类似
- 轨至轨输入和输出
- 温度范围为 –40°C 至 125°C (LMC7101Q-Q1)
产品概述
LMC7101 器件是一款采用节省空间的 5 引脚 SOT-23 微型封装的高性能 CMOS 运算放大器。这使得 LMC7101 非常适合空间和重量关键型设计。性能与
LMC6482 和 LMC6484 类型的单个放大器类似，具有轨至轨输入和输出、高开环增益、低失真和低电源电流。微型封装的主要优点在小型便携式电子设备（如手机、寻呼机、笔记本电脑、个人数字助理和 PCMCIA
卡）等应用中体现最为明显。可以将微型放大器放置在板上需要它们的地方，从而简化板布局。

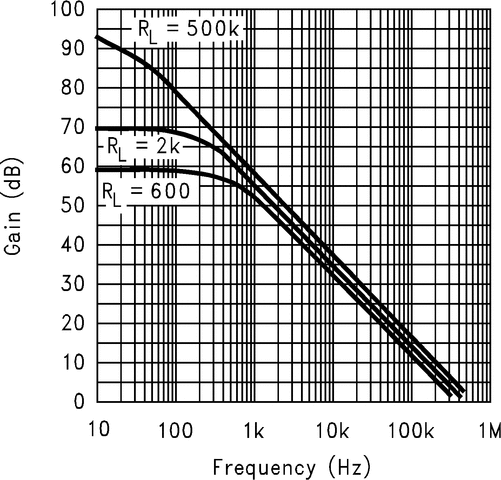

LMC7101QM5X/NOPB 电路图
LMC7101QM5X/NOPB 电路图
