LMC7101AIM5/NOPB

放大器 IC
  • 参考价格：￥2.75-￥5.59

更新日期：2024-04-01

LMC7101AIM5/NOPB

放大器 IC

产品简介：单通道、15.5V、1.1MHz 运算放大器

查看详情
  • 参考价格：￥2.75-￥5.59

LMC7101AIM5/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMC7101AIM5/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：1
  • 共模抑制比（最小值）：55 dB
  • 输入补偿电压：7 mV
  • 工作电源电压：3 V, 5 V, 15 V
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23-5
  • 转换速度：1 V/us at 5 V
  • 关闭：No
  • 最大工作温度：+ 85 C
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 工厂包装数量：1000
  • 电源电流：0.5 mA
  • Supply Voltage - Max：15.5 V
  • Supply Voltage - Min：2.7 V
  • 技术：CMOS
  • 电压增益 dB：110.63 dB

产品特性

  • 微型 5 引脚 SOT-23 封装可节省空间 - 典型的电路布局所占用的空间是 8 引脚 SOIC 设计的一半
  • 可在 2.7V、3V、5V、15V 电源电压下确保实现额定规格参数
  • 5V 下的电源电流典型值为 0.5mA
  • 5V 下的总谐波失真典型值为 0.01%
  • 增益带宽为 1MHz
  • 与常用的 LMC6482 和 LMC6484 类似
  • 轨至轨输入和输出
  • 温度范围为 –40°C 至 125°C (LMC7101Q-Q1)

产品概述

LMC7101 器件是一款采用节省空间的 5 引脚 SOT-23 微型封装的高性能 CMOS 运算放大器。这使得 LMC7101 非常适合空间和重量关键型设计。性能与 LMC6482 和 LMC6484 类型的单个放大器类似，具有轨至轨输入和输出、高开环增益、低失真和低电源电流。微型封装的主要优点在小型便携式电子设备（如手机、寻呼机、笔记本电脑、个人数字助理和 PCMCIA 卡）等应用中体现最为明显。可以将微型放大器放置在板上需要它们的地方，从而简化板布局。
查看全部

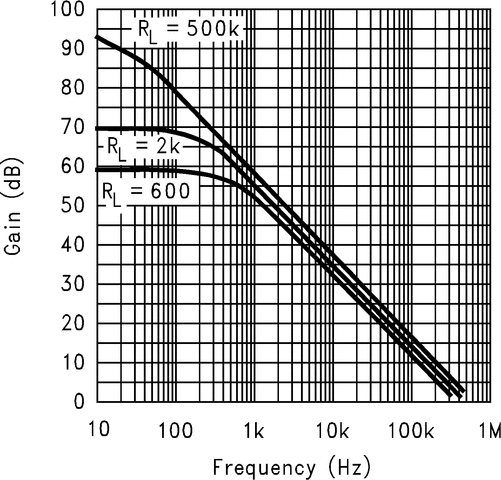

LMC7101AIM5/NOPB 电路图

LMC7101AIM5/NOPB 电路图

LMC7101AIM5/NOPB 电路图
