LMC660AIN

Texas Instruments 放大器 IC
  • 参考价格：￥10.76-￥8.28

更新日期：2024-04-01 00:04:00

暂无图片

LMC660AIN

Texas Instruments 放大器 IC

产品简介：四通道、15.5V、1.4MHz 运算放大器

查看详情
  • 参考价格：￥10.76-￥8.28

LMC660AIN 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LMC660AIN 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：4
  • 共模抑制比（最小值）：70 dB
  • 输入补偿电压：3 mV at 5 V
  • 工作电源电压：5 V, 9 V, 12 V, 15 V
  • 安装风格：Through Hole
  • 封装 / 箱体：MDIP
  • 转换速度：1.1 V/us at 5 V
  • 关闭：No
  • 最大工作温度：+ 85 C
  • 封装：Tube
  • 最小工作温度：- 40 C
  • 工厂包装数量：25
  • 电源电流：2.2 mA at 5 V
  • Supply Voltage - Max：15.5 V
  • Supply Voltage - Min：4.75 V
  • 技术：CMOS
  • 电压增益 dB：126.02 dB

产品特性

  • 轨到轨输出摆幅
  • 适用于 2kΩ 和 600Ω 负载
  • 高压增益：126dB
  • 低输入失调电压：3mV
  • 低失调电压漂移：1.3µV/°C
  • 超低输入偏置电流：2fA
  • 低电压噪声：22nV/√Hz
  • 输入共模范围包括 V–
  • 工作电源电压范围为 4.75V 至 15.5V
  • ISS = 400µA/放大器；与 V+ 无关
  • 压摆率：1.1V/µs

产品概述

双通道 LMC662 和四通道 LMC660 (LMC66x) 是 CMOS 运算放大器，由单电源供电，并采用 TI 先进的 CMOS 工艺制造。该器件的工作电压范围为 5V 至 15V，除了输入共模范围（包括接地）外，还具有轨到轨输出摆幅。本设计中不存在过去 CMOS 放大器的性能限制问题。输入失调电压 (VOS)、失调电压偏移、宽带噪声以及实际负载（2kΩ 和 600Ω）中的电压增益均等于或优于公认的双极等效值。
查看全部

LMC660AIN 数据手册

数据手册 说明 数量 操作
LMC660AIN

CMOS Quad Operational Amplifier

 14 Pages页,462K 查看
LMC660AIN/NOPB

General Purpose Amplifier 4 Circuit Rail-to-Rail 14-DIP

 22页,1.23M 查看

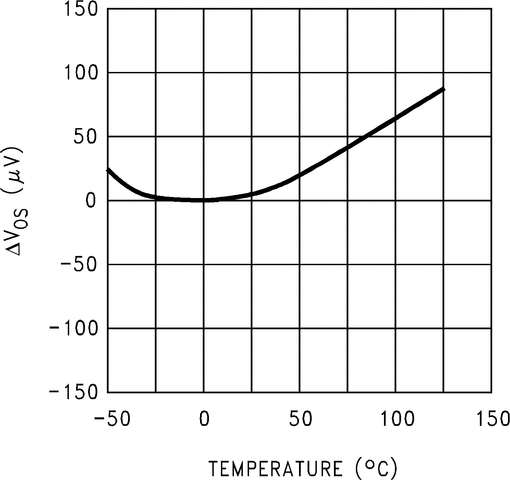

LMC660AIN 电路图

LMC660AIN 电路图

LMC660AIN 电路图
