LM828M5

National Semiconductor PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：SC-74A，SOT-753
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.322-$0.402

更新日期：2024-04-01

LM828M5

National Semiconductor PMIC - 稳压器 - DC DC 开关稳压器

产品简介：开关电容器电压转换器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.322-$0.402

LM828M5 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LM828M5 中文资料属性参数

  • 标准包装：1,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：切换式电容器（充电泵），反相
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：-1.8 V ~ -5.5 V
  • 输入电压：1.8 V ~ 5.5 V
  • PWM 型：-
  • 频率 - 开关：12kHz
  • 电流 - 输出：25mA
  • 同步整流器：无
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 包装：带卷 (TR)
  • 供应商设备封装：SOT-23-5
  • 其它名称：LM828M5TR

产品特性

  • Inverts Input Supply Voltage
  • SOT-23 Package
  • 20Ω Typical Output Impedance
  • 97% Typical Conversion Efficiency at 5 mA

产品概述

The LM828 CMOS charge-pump voltage converter inverts a positive voltage in the range of +1.8V to +5.5V to the corresponding negative voltage of −1.8V to −5.5V. The LM828 uses two low cost capacitors to provide up to 25 mA of output current. The LM828 operates at 12 kHz switching frequency to reduce output resistance and voltage ripple. With an operating current of only 40 µA (operating efficiency greater than 96% with most loads), the LM828 provides ideal performance for battery powered systems. The device is in a tiny SOT-23 package.
查看全部

LM828M5 数据手册

数据手册 说明 数量 操作
LM828M5

Switched Capacitor Voltage Converter

 8 Pages页,187K 查看
LM828M5

Charge Pump Switching Regulator IC Positive or Negative Fixed -Vin, 2Vin 1 Output 25mA SC-74A, SOT-753

 13页,352K 查看
LM828M5X

Switched Capacitor Voltage Converter

 8 Pages页,187K 查看

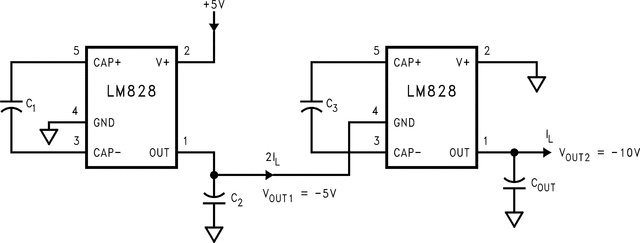

LM828M5 电路图

LM828M5 电路图

LM828M5 电路图
