LM7171AIMX/NOPB
放大器 IC- 参考价格：￥11.25-￥12.35
更新日期：2024-04-01
LM7171AIMX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
SOP8
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI/德州仪器
-
SOIC8
18+ -
1001
-
上海市
-
-
-
原装可开发票
LM7171AIMX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 通道数量：1
- 共模抑制比（最小值）：80 dB
- 输入补偿电压：1.5 mV at +/- 5 V
- 工作电源电压：9 V, 12 V, 15 V, 18 V, 24 V, 28 V
- 安装风格：SMD/SMT
- 封装 / 箱体：SOIC-8 Narrow
- 转换速度：950 V/us at +/- 5 V
- 关闭：No
- 最大工作温度：+ 85 C
- 封装：Reel
- 最小工作温度：- 40 C
- 工厂包装数量：2500
- 电源电流：8 mA at +/- 5 V
- Supply Voltage - Max：36 V
- Supply Voltage - Min：5.5 V
- 技术：BiCOM
- 电压增益 dB：78 dB
产品特性
- 典型值（除非另有说明）
- 易于使用的电压反馈拓扑
- 极高压摆率：4100V/µs
- 宽单位增益带宽：200MHz
- −3dB 频率（AV = +2 时）：220MHz
- 低电源电流：6.5mA
- 高开环增益：85dB
- 高输出电流：100mA
- 差分电压增益和相位：0.01%，0.02º
- 额定工作电压为 ±15V 和 ±5V
产品概述
LM7171 是一款高速电压反馈放大器，具有电流反馈放大器的转换特性，但可用于所有传统电压反馈放大器配置。LM7171 在增益低至 +2 或 −1 时保持稳定。该器件提供 4100V/µs 的超高压摆率和 200MHz 的宽单位增益带宽，同时仅消耗 6.5mA 的电源电流。LM7171 是视频和高速信号处理应用的理想选择，例如 HDSL 和脉冲放大器。LM7171 具有 100mA 的输出电流，可作为变压器驱动器或激光二极管驱动器，用于视频分配。该器件由 ±15V 电源供电，允许较大的信号摆幅，并提供更大的动态范围和信噪比。LM7171 具有低 SFDR 和 THD，非常适合 ADC/DAC 系统。此外，LM7171 的额定工作电压为 ±5V，适用于便携式应用。
LM7171AIMX/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LM7171AIMX/NOPB
|
Voltage Feedback Amplifier 1 Circuit 8-SOIC |
33页,1.92M | 查看 |

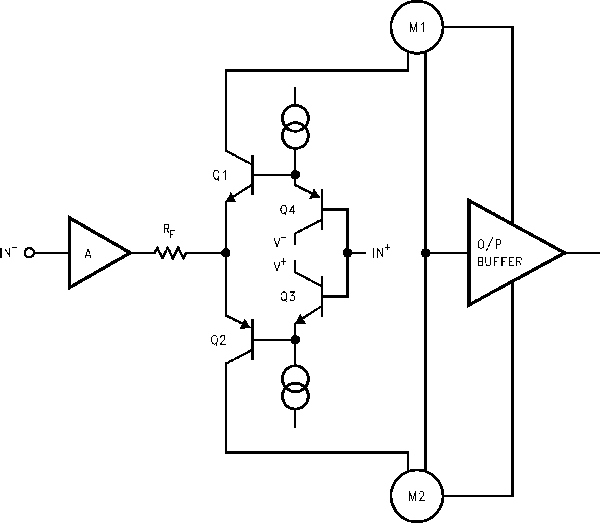

LM7171AIMX/NOPB 电路图
LM7171AIMX/NOPB 电路图
