LM64CILQ-F

Texas Instruments 板上安装温度传感器
  • 参考价格：￥12.77-￥14.08

更新日期：2024-04-01 00:04:00

暂无图片

LM64CILQ-F

Texas Instruments 板上安装温度传感器

产品简介：带风扇控制功能和 5 个 GPIO 的远程和本地温度传感器

查看详情
  • 参考价格：￥12.77-￥14.08

LM64CILQ-F 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM64CILQ-F 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出类型：Digital
  • 准确性：+/- 1 C, +/- 3 C
  • 数字输出 - 总线接口：Serial (2-Wire)
  • 最大工作温度：+ 85 C
  • 最小工作温度：0 C
  • 封装：Reel
  • 描述/功能：Temperature Sensor
  • 数字输出 - 位数：8 bit, 10 bit+ Sign
  • 工作电源电压：3 V to 3.6 V
  • 工厂包装数量：1000

产品特性

  • 精确感测远程和本地二极管温度
  • 集成式 PWM 风扇速度控制输出
  • 用于使风扇安静的可编程 8 步查找表
  • ALERT 和 T_Crit 开漏输出
  • 用于测量风扇 RPM 的转速计输入
  • 10 位加号远程二极管温度数据格式，具有 0.125°C 分辨率
  • SMBus 2.0 兼容接口，支持 TIMEOUT
  • 5 个通用输入/输出引脚
  • 5 个通用默认输入引脚
  • 24 引脚 WQFN 封装
  • 主要规格： 远程二极管温度精度（包括量化误差） 环境温度 30°C 至 50°C 0°C 至 85°C 二极管温度 120°C 至 140°C 25°C 至 140°C 最大误差 ±1.0°C（最大值） ±3.0°C（最大值） 本地温度精度（包括量化误差） 环境温度 25°C 至 125°C 最大误差 ±3.0°C（最大值） 电源要求 直流电源电压 3.0V 至 3.6V 直流电源电流：1.1mA（典型值）
  • 远程二极管温度精度（包括量化误差） 环境温度 30°C 至 50°C 0°C 至 85°C 二极管温度 120°C 至 140°C 25°C 至 140°C 最大误差 ±1.0°C（最大值） ±3.0°C（最大值）
  • 环境温度 30°C 至 50°C 0°C 至 85°C
  • 30°C 至 50°C
  • 0°C 至 85°C
  • 二极管温度 120°C 至 140°C 25°C 至 140°C
  • 120°C 至 140°C
  • 25°C 至 140°C
  • 最大误差 ±1.0°C（最大值） ±3.0°C（最大值）
  • ±1.0°C（最大值）
  • ±3.0°C（最大值）
  • 本地温度精度（包括量化误差） 环境温度 25°C 至 125°C 最大误差 ±3.0°C（最大值）
  • 环境温度 25°C 至 125°C
  • 最大误差 ±3.0°C（最大值）
  • 电源要求 直流电源电压 3.0V 至 3.6V 直流电源电流：1.1mA（典型值）
  • 直流电源电压 3.0V 至 3.6V
  • 直流电源电流：1.1mA（典型值）

产品概述

LM64 是一款具有 PWM 风扇控制的远程二极管温度传感器。LM64 能够准确测量自身和远程二极管的温度。LM64 远程温度精度在出厂时针对 MMBT3904 连接二极管的晶体管进行了调整，具有针对高温的 16°C 偏移。TACTUAL DIODE JUNCTION = TLM64 + 16°CLM64 具有 1 个 PWM、开漏风扇控制输出、5 个 GPIO（通用输入/输出）和 5 个 GPD（通用默认）引脚。8 阶跃查找表允许使用非线性风扇速度与温度传递函数（通常用于降低风扇噪音）。
查看全部

LM64CILQ-F 数据手册

数据手册 说明 数量 操作
LM64CILQ-F

【1∑C Remote Diode Temperature Sensor with PWM Fan Control and 5 GPIO’s

 29 Pages页,290K 查看

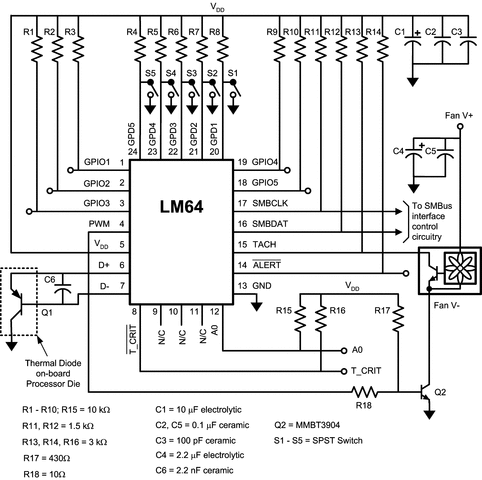

LM64CILQ-F 电路图

LM64CILQ-F 电路图

LM64CILQ-F 电路图
