LM6172IN/NOPB

放大器 IC
  • 参考价格：￥11.80-￥23.60

更新日期：2024-04-01

LM6172IN/NOPB

放大器 IC

产品简介：双通道高速、低功耗、低失真电压反馈放大器

查看详情
  • 参考价格：￥11.80-￥23.60

LM6172IN/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM6172IN/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 通道数量：2
  • 共模抑制比（最小值）：70 dB
  • 输入补偿电压：3 mV at +/- 5 V
  • 安装风格：Through Hole
  • 封装 / 箱体：MDIP
  • 转换速度：750 V/us at +/- 5 V
  • 关闭：No
  • 最大工作温度：+ 85 C
  • 封装：Tube
  • 最小工作温度：- 40 C
  • 工厂包装数量：40
  • 电源电流：6 mA at +/- 5 V
  • 技术：BiCOM
  • 电压增益 dB：82 dB

产品特性

  • (Typical Unless Otherwise Noted)
  • Easy to Use Voltage Feedback Topology
  • High Slew Rate 3000V/μs
  • Wide Unity-Gain Bandwidth 100MHz
  • Low Supply Current 2.3mA/Channel
  • High Output Current 50mA/channel
  • Specified for ±15V and ±5V Operation

产品概述

The LM6172 is a dual high speed voltage feedback amplifier. It is unity-gain stable and provides excellent DC and AC performance. With 100MHz unity-gain bandwidth, 3000V/μs slew rate and 50mA of output current per channel, the LM6172 offers high performance in dual amplifiers; yet it only consumes 2.3mA of supply current each channel.The LM6172 operates on ±15V power supply for systems requiring large voltage swings, such as ADSL, scanners and ultrasound equipment. It is also specified at ±5V power supply for low voltage applications such as portable video systems.The LM6172 is built with TI's advanced VIP III (Vertically Integrated PNP) complementary bipolar process. See the LM6171 datasheet for a single amplifier with these same features.
查看全部

LM6172IN/NOPB 数据手册

数据手册 说明 数量 操作
LM6172IN/NOPB

Voltage Feedback Amplifier 2 Circuit 8-PDIP

 25页,1.36M 查看

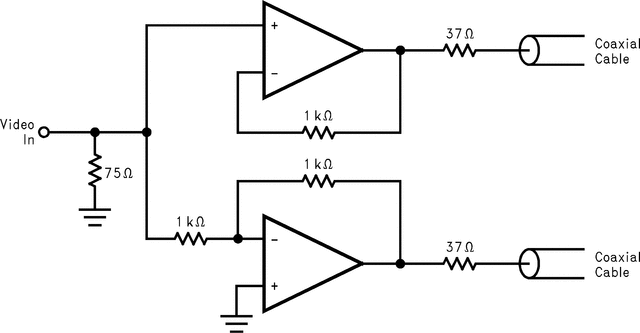

LM6172IN/NOPB 电路图

LM6172IN/NOPB 电路图

LM6172IN/NOPB 电路图
