LM60BIM3

National Semiconductor 溫度
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：剪切带 (CT)
  • 参考价格：$0.68404-$1.26

更新日期：2024-04-01

暂无图片

LM60BIM3

National Semiconductor 溫度

产品简介：具有 6.25mV/°C 增益和 TO-92 封装选项的 ±2°C 模拟输出温度传感器

查看详情
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：剪切带 (CT)
  • 参考价格：$0.68404-$1.26

LM60BIM3 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM60BIM3 中文资料属性参数

  • 标准包装：1
  • 类别：传感器，转换器
  • 家庭：溫度
  • 系列：-
  • 感应温度：-25°C ~ 125°C
  • 输出类型：电压
  • 电源电压：2.7 V ~ 10 V
  • 精确度：±2°C
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商设备封装：SOT-23-3
  • 包装：剪切带 (CT)
  • 其它名称：*LM60BIM3LM60BIM3CT

产品特性

  • 校准后的线性比例因子为 6.25mV/°C
  • 额定温度范围为 −40°C 至 +125°C
  • 适用于远程 应用
  • 采用 SOT-23 和 TO-92 封装
  • 主要技术规格 25°C 时的精度：±2°C 和 ±3°C（最大值） −40°C 至 +125°C 时的精度：±4°C（最大值）−25°C 至 +125°C 时的精度：±3°C（最大值）温度斜率：6.25mV/°C电源电压范围：2.7V 至 10V25°C 时的电流消耗：110µA（最大值）非线性：±0.8°C（最大值）输出阻抗：800Ω（最大值）
  • 25°C 时的精度：±2°C 和 ±3°C（最大值）
  • −40°C 至 +125°C 时的精度：±4°C（最大值）
  • −25°C 至 +125°C 时的精度：±3°C（最大值）
  • 温度斜率：6.25mV/°C
  • 电源电压范围：2.7V 至 10V
  • 25°C 时的电流消耗：110µA（最大值）
  • 非线性：±0.8°C（最大值）
  • 输出阻抗：800Ω（最大值）

产品概述

LM60 器件是一种精密集成电路温度传感器，可由 2.7V 单电源供电，并可检测 −40°C 至 +125°C 的温度范围。此器件的输出电压与摄氏温度成正比 (6.25mV/°C)，并具有 424mV 的直流失调电压。凭借此失调电压，在无需负电源的情况下即可读取负温度值。对于 −40°C 至 +125°C 的温度范围，此器件的标称输出电压范围介于 174mV 至 1205mV 之间。此器件经校准后可在室温下提供 ±2°C 的精度，而在 −25°C 至 +125°C 的完整温度范围内提供 ±3°C 的精度。 此器件的线性输出、+424mV 失调电压和出厂校准简化了要求读取负温度值的单电源环境中所需要的外部电路。因为此器件的静态电流小于 110µA，所以在 SOT-23 封装中的静止空气中，自热限制在非常低的 0.1°C。此器件本身便具备关断功能，这是因为其自身功耗低，因此可直接通过许多逻辑门的输出供电。
查看全部

LM60BIM3 数据手册

数据手册 说明 数量 操作
LM60BIM3

2.7V, SOT-23 or TO-92 Temperature Sensor

 9 Pages页,222K 查看
LM60BIM3

SENSOR TEMP ANLG VOLT SOT-23-3

 24页,1.14M 查看
LM60BIM3/NOPB

Temperature Sensor IC; Output Voltage:424mV; Output Current:10mA; Accuracy:2°C; Output Voltage/Deg C:6.25mV/°C; Supply Voltage Min:2.7V; Supply Voltage Max:10V; Termination Type:SMD; Package/Case:3-SOT-23; No. of Pins:3 ;RoHS Compliant: Yes

11页,640K 查看
LM60BIM3X

2.7V, SOT-23 or TO-92 Temperature Sensor

 9 Pages页,222K 查看

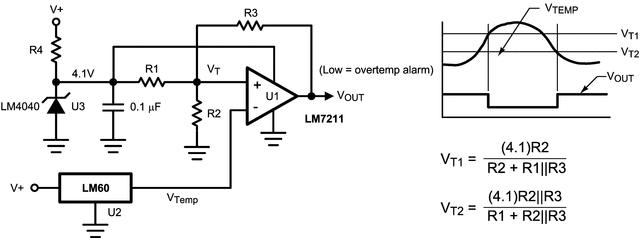

LM60BIM3 电路图

LM60BIM3 电路图

LM60BIM3 电路图
