LM57TQPWRQ1

Texas Instruments 温控器 - 固态

更新日期：2024-04-01 00:04:00

LM57TQPWRQ1

Texas Instruments 温控器 - 固态

产品简介：具有电阻可编程温度开关的汽车级、±0.7°C 温度传感器

查看详情

LM57TQPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM57TQPWRQ1 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,000 : ￥9.25369卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）
  • 产品状态：在售
  • 跳断温度阈值：Hot
  • 开关温度：可编程
  • 精度：±2.3°C
  • 电流 - 输出（最大值）：5mA
  • 输出类型：开漏极，推挽式
  • 输出：高有效，低有效
  • 输出功能：OverTemp，/OverTemp
  • 可选滞后：无
  • 特性：跳变测试，可选跳变点
  • 电压 - 供电：2.5 V ~ 5.5 V
  • 电流 - 供电：24μA
  • 工作温度：-50°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：8-TSSOP

产品特性

  • 符合汽车级应用要求。关于商用器件，请参见 数据表
  • 具有符合 AEC-Q100 的下列结果： 温度 0 级扩展：−50°C 至 +160°C 的工作温度范围，甚至可高达 170°C 温度 0 级：-50°C 至 +150°C 的工作温度范围 温度 1 级：-50°C 至 +125°C 的工作温度范围 人体模型 (HBM) 静电放电 (ESD) 组件分类等级 2 充电器件模型 (CDM) ESD 组件分类等级 C5
  • 温度 0 级扩展：−50°C 至 +160°C 的工作温度范围，甚至可高达 170°C
  • 温度 0 级：-50°C 至 +150°C 的工作温度范围
  • 温度 1 级：-50°C 至 +125°C 的工作温度范围
  • 人体模型 (HBM) 静电放电 (ESD) 组件分类等级 2
  • 充电器件模型 (CDM) ESD 组件分类等级 C5
  • 可通过外部电阻在 −40°C 至 +150°C 温度范围内设置跳变温度，精度为 ±2.3°C
  • 电阻容差不会引入误差
  • 推挽和开漏开关输出
  • 宽工作温度范围：−50°C 至 160°C
  • 超线性模拟 VTEMP 温度传感器输出，−50°C 至 +150°C 温度范围内的精度为 ±1.3°C
  • 具有短路保护的模拟和数字输出
  • 数字输出具有锁存功能
  • TRIP-TEST 引脚支持系统内测试
  • 低功耗特性最大程度减少自发热，使其低于 0.02°C
  • 汽车用
  • 井下设备和航空电子设备

产品概述

LM57-Q1 器件是一款具有模拟温度传感器输出的精密双路输出温度开关，适用于宽温度范围的应用（例如汽车级）。 跳变温度 (TTRIP) 可从 –40°C 至 160°CVTEMP 是 AB 类模拟电压输出，该电压输出与温度成正比，负温度系数 (NTC) 可编程。 两个外部 1% 电阻设置 TTRIP 和 VTEMP 斜率。 数字和模拟输出具有保护功能，并且可监视系统过热事件。 内置的热滞后功能 (THYST) 可防止数字输出发生振荡。 TOVER 和 TOVER 数字输出将在芯片温度超过 TTRIP 时置为有效，在芯片温度低于 TTRIP 与 THYST 的差值时置为无效。 TOVER 为高电平有效，并且采用推挽结构。 TOVER 为低电平有效，并且采用开漏结构。 将 TOVER 与 TRIP-TEST 相连，可在输出发生跳变后将其锁存。 将 TRIP-TEST 强制为低电平可将输出清零。 将 TRIP-TEST 驱动为高电平会将数字输出置为有效。 处理器可检查 TOVER 或 TOVER 的状态，从而确认它们是否已切换至激活状态。 这样一来，便可以在系统装配后现场验证比较器和输出电路的功能。 当 TRIP-TEST 为高电平时，VTEMP 引脚为跳变基准电压。 系统随后可使用该电压计算 LM57-Q1 的阈值。
查看全部

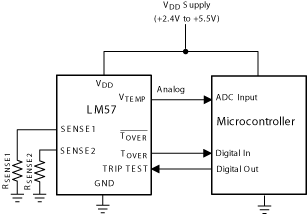

LM57TQPWRQ1 电路图
