LM5118Q1MHX/NOPB
电源管理 IC- 参考价格：￥25.12
更新日期：2024-04-01
LM5118Q1MHX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
*
2107 -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
HTSSOP-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LM5118Q1MHX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 输入电压：3 V to 75 V
- 输出电压：1.23 V to 70 V
- 输出电流：3.5 A
- 输出端数量：1
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：TSSOP EP
- 最小工作温度：- 40 C
- 封装：Reel
- 工厂包装数量：2500
产品特性
- 符合 AEC-Q100 的汽车应用 标准 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围 器件 HBM ESD 分类等级 2器件组件充电模式 (CDM) ESD 分类等级 C6
- 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
- 器件 HBM ESD 分类等级 2
- 器件组件充电模式 (CDM) ESD 分类等级 C6
- 3V 至 75V 的超宽输入电压范围
- 仿真峰值电流模式控制
- 在降压和升压模式之间平滑转换
- 开关频率最高可通过编程设定为 500kHz
- 振荡器同步功能
- 内部高电压偏置稳压器
- 集成了高侧和低侧栅极驱动器
- 可编程软启动时间
- 超低关断电流
- 使能输入宽带宽误差放大器
- 1.5% 反馈基准精度
- 热关断

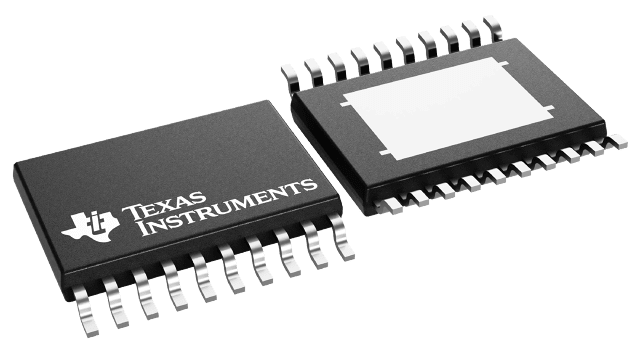

- 封装：20 引脚 HTSSOP（裸露焊盘）
- 结合使用 LM5118-Q1 和 WEBENCH® 电源设计器创建定制设计
产品概述
LM5118-Q1
宽电压范围降压/升压开关稳压控制器 具有
使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时，降压/升压拓扑可使输出电压保持稳定，因此，这款器件非常适合汽车
应用。当输入电压比调节后的输出电压足够大时，LM5118-Q1
将作为降压稳压器运行，然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压，并且在降压模式下提供最佳的转换效率，同时在模式转换期间提供无干扰的输出。该控制器易于使用，其中包含适用于高侧降压
MOSFET 和低侧升压 MOSFET 的驱动器。此稳压器控制方法基于采用仿真电流斜坡的电流模式控制。仿真电流模式控制可降低脉宽调制电路的噪声敏感度，以便可靠地控制高输入电压
应用中所需的极小占空比。额外保护 功能 包括电流限制、热关断和使能输入。该器件采用功耗增强型 20 引脚 HTSSOP 封装，并且配有利于散热的裸露芯片连接焊盘。

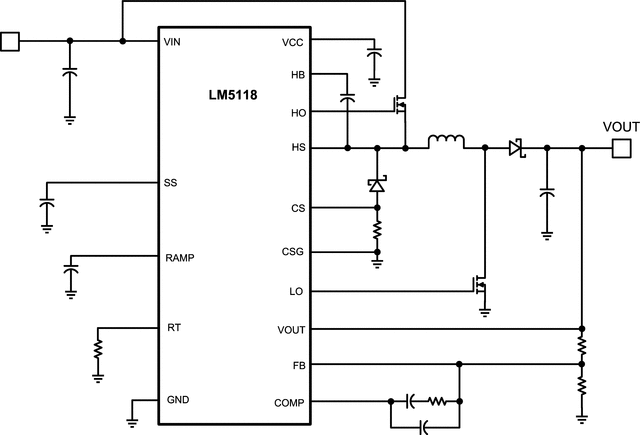

LM5118Q1MHX/NOPB 电路图
LM5118Q1MHX/NOPB 电路图
