LM5116MH

Texas Instruments 电源管理 IC
  • 参考价格：￥22.08-￥36.64

更新日期：2024-04-01 00:04:00

暂无图片

LM5116MH

Texas Instruments 电源管理 IC

产品简介：6V 至 100V 宽输入电压、电流模式同步降压控制器

查看详情
  • 参考价格：￥22.08-￥36.64

LM5116MH 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LM5116MH 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输入电压：6 V to 100 V
  • 输出电压：1.215 V to 80 V
  • 输出电流：3.5 A
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：TSSOP EP
  • 最小工作温度：- 40 C
  • 封装：Tube
  • 工厂包装数量：73

产品特性

  • 可提供新款类似产品： LM5148 具有超低 IQ 和 DRSS 的 80V 同步降压控制器 LM5149 具有超低 IQ 和 AEF 的 80V 同步降压控制器
  • LM5148 具有超低 IQ 和 DRSS 的 80V 同步降压控制器
  • LM5149 具有超低 IQ 和 AEF 的 80V 同步降压控制器
  • 仿真峰值电流模式
  • 宽工作电压范围（高达 100V）
  • 低 I Q 关断 (< 10µA)
  • 驱动标准或逻辑电平 MOSFET
  • 稳健的 3.5A 峰值栅极驱动
  • 自由运行或同步运行至 1MHz
  • 可选二极管仿真模式
  • 可编程输出电压范围为 1.215V 至 80V
  • 精度为 1.5% 的基准电压
  • 可编程电流限制
  • 可编程软启动
  • 可编程线路欠压锁定
  • 自动切换至外部辅助电源
  • HTSSOP-20 外露焊盘
  • 热关断
  • 使用 LM5116 并借助 WEBENCH Power Designer 创建定制设计

产品概述

LM5116 是一款同步降压控制器，适用于由高电压或宽输入范围电源供电的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制具有固有线路前馈、逐周期电流限制和简化的环路补偿等特性。通过使用仿真控制斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠控制。工作频率可在 50kHz 至 1MHz 之间进行编程。LM5116 使用自适应死区时间控制来驱动外部高侧和低侧 NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。一个低静态电流关断禁用控制器，并且消耗的总输入电流少于 10µA。其他特性包括具有一个高压偏置稳压器；可自动切换至外部辅助电源以提高效率；热关断；频率同步；逐周期电流限制和可调线路欠压锁定。该器件采用电源增强型 HTSSOP-20 封装，并配有可帮助散热的裸露芯片连接焊盘。新款产品（LM5148 和 LM5149）具有 BOM 成本低、效率高、设计尺寸小等诸多特性。
查看全部

LM5116MH 数据手册

数据手册 说明 数量 操作
LM5116MH

Buck Regulator Positive Output Step-Down DC-DC Controller IC 20-HTSSOP

 41页,1.48M 查看

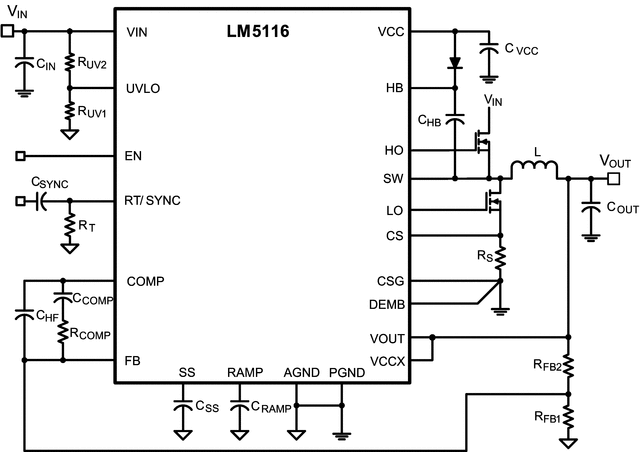

LM5116MH 电路图

LM5116MH 电路图

LM5116MH 电路图
