LM5021MM-2/NOPB

电源管理 IC
  • 参考价格：￥3.81-￥7.73

更新日期：2024-04-01

LM5021MM-2/NOPB

电源管理 IC

产品简介：30V、1MHz 电流模式 PWM 控制器

查看详情
  • 参考价格：￥3.81-￥7.73

LM5021MM-2/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5021MM-2/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 开关频率：500 KHz
  • 占空因数（最大值）：50 % (Typ)
  • 上升时间：25 ns
  • 下降时间：10 ns
  • 输出端数量：1
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：MSOP
  • 最小工作温度：- 40 C
  • 输出电流：700 mA
  • 封装：Reel
  • 工厂包装数量：1000
  • 拓扑结构：Flyback, Forward

产品特性

  • 超低启动电流（最大值为 25µA）
  • 电流模式控制
  • 跳周期模式，可降低待机功耗
  • 单电阻可编程振荡器
  • 同步振荡器
  • 可调软启动
  • 集成 0.7A 峰值电流栅极驱动器
  • 直接光耦合器接口
  • 最大占空比限制（LM5021-1 为 80%，LM5021-2 为 50%）
  • 斜率补偿（仅限 LM5021-1）
  • 带滞后的欠压锁定 (UVLO) 保护
  • 逐周期过流保护
  • 针对持续过载保护的断续模式
  • 电流感测信号的前缘消隐
  • 封装：超薄小外形尺寸 (VSSOP-8) 或塑料双列直插式 (PDIP-8) 封装
  • 断续导通模式 (DCM)/连续导通模式 (CCM) 反激转换器
  • 工业电源转换
  • 智能电表和音频放大器的开关模式电源 (SMPS)
  • 楼宇自动化和白色家电 SMPS
  • 隔离电信电源

产品概述

LM5021 离线式脉宽调制 (PWM) 控制器包含有实现采用电流模式控制的高效离线式单端反激/正激电源转换器所需的所有特性。 LM5021 包含超低 (25μA) 启动电流特性，可最大程度降低高压启动网络中的功耗。 跳周期模式可降低轻负载条件下的功耗，从而实现节能应用（ENERGY STAR®、CECP 等）。 附加特性包括欠压锁定、逐周期电流限制、断续模式过载保护、斜率补偿、软启动和振荡器同步功能。 这款高性能 8 引脚 IC 的总传播延迟不到 100ns，并且能够通过单个电阻设定 1MHz 的振荡器。
查看全部

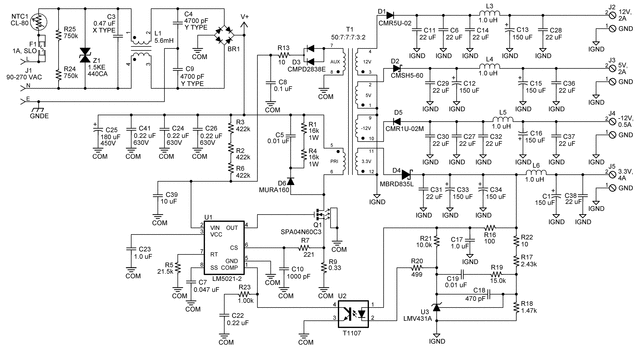

LM5021MM-2/NOPB 电路图

LM5021MM-2/NOPB 电路图

LM5021MM-2/NOPB 电路图
