LM5007SD/NOPB

电源管理 IC
  • 参考价格：￥10.07-￥20.15

更新日期：2024-04-01

LM5007SD/NOPB

电源管理 IC

产品简介：9V 至 75V 宽输入电压、500mA 恒准时非同步降压稳压器

查看详情
  • 参考价格：￥10.07-￥20.15

LM5007SD/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5007SD/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输出电压：2.5 V to 73 V
  • 输出电流：0.5 A
  • 开关频率：50 KHz to 800 KHz
  • 安装风格：SMD/SMT

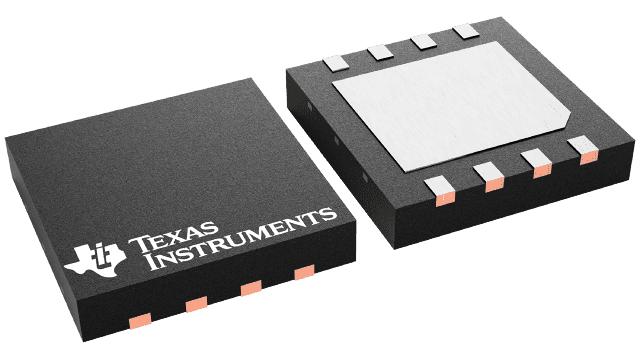

  • 封装 / 箱体：LLP EP
  • 封装：Reel
  • 输出端数量：1
  • 工厂包装数量：1000

产品特性

  • 多功能同步降压直流/直流转换器 工作输入电压范围：9V 至 75V 集成型 80V 0.7A N 通道降压开关内部高电压 VCC 稳压器可调节输出电压高效运行
  • 工作输入电压范围：9V 至 75V
  • 集成型 80V 0.7A N 通道降压开关
  • 内部高电压 VCC 稳压器
  • 可调节输出电压

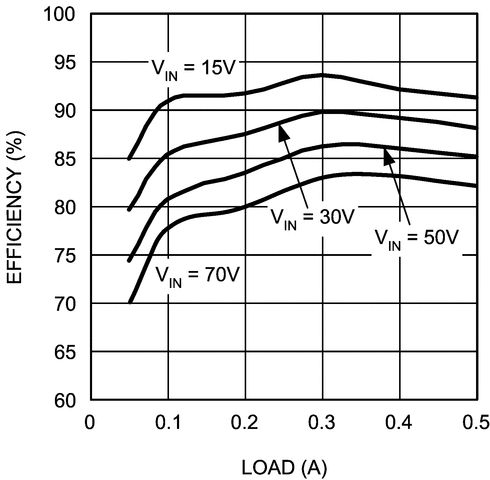

  • 高效运行
  • 自适应恒定导通时间控制架构 超快速瞬态响应无需控制环路补偿
  • 超快速瞬态响应
  • 无需控制环路补偿
  • 近似恒定的开关频率 PWM 导通时间与输入电压成反比变化
  • PWM 导通时间与输入电压成反比变化
  • 高精度 2.5V 基准电压
  • 低输入静态电流
  • 固有保护 特性 可实现稳健设计 智能电流限制保护VCC 和栅极驱动 UVLO 保护 具有迟滞的热关断保护外部关断控制
  • 智能电流限制保护
  • VCC 和栅极驱动 UVLO 保护
  • 具有迟滞的热关断保护
  • 外部关断控制
  • 8 引脚 VSSOP 和 WSON 封装
  • 使用 WEBENCH® 电源设计器创建定制稳压器设计

产品概述

LM5007 0.5A 降压开关转换器 具有 实现低成本高效率的降压稳压器所需的全部功能。此高电压转换器具有集成型 80V、0.7A N 通道降压开关，可在 9V 至 75V 的输入电压范围内运行。该器件易于实施，采用 8 引脚 VSSOP 封装和热增强型 8 引脚 WSON 封装。该转换器使用了滞环控制方案，PWM 导通时间与 VIN 成反比。凭借这一特性，该器件在负载和输入电压发生变化时，工作频率能够保持相对恒定。滞环控制无需任何环路补偿并可提供快速瞬态响应。该器件实现了智能电流限制，其强制关闭时间与 VOUT 成反比。该电流限制方案可在减小负载电流折返的同时确保实现短路保护。其他保护 特性 包括通过自动恢复功能实现的热关断、VCC 和栅极驱动欠压锁定以及最大占空比限幅器。
查看全部

LM5007SD/NOPB 电路图

LM5007SD/NOPB 电路图

LM5007SD/NOPB 电路图
