LM5002MA/NOPB

电源管理 IC
  • 参考价格：￥11.25-￥22.49

更新日期：2024-04-01

LM5002MA/NOPB

电源管理 IC

产品简介：3.1V 至 75V 宽输入电压、0.5A 电流模式升压、反激式、Sepic 转换器

查看详情
  • 参考价格：￥11.25-￥22.49

LM5002MA/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5002MA/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 开关频率：50 KHz to 1500 KHz
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOIC-8 Narrow
  • 封装：Tube
  • 输出端数量：1
  • 工厂包装数量：95

产品特性

  • 集成 75V、N 沟道 MOSFET
  • 3.1V 至 75V 的超宽输入电压范围
  • 集成高电压偏置稳压器
  • 可调输出电压
  • 1.5% 的输出电压精度
  • 带有可选择补偿的电流模式控制
  • 宽带宽误差放大器
  • 集成电流检测和限制
  • 集成斜坡补偿
  • 85% 超大占空比限制
  • 单电阻器振荡器设置
  • 振荡器同步功能
  • 使能和欠压锁定 (UVLO) 引脚
  • 8 引脚 SOIC 封装
  • 8 引脚 WSON 封装
  • 具有迟滞功能的热关断保护

产品概述

LM5002 高压开关模式稳压器具有使用少量外部组件实施高效高电压升压、反激式、SEPIC 和正向转换器的所有必要功能。这款易于使用的稳压器集成了一个 75V N 沟道 MOSFET，其峰值电流限制为 0.5A。电流模式控制可提供固有的简单环路补偿和线电压前馈，以实现出色的输入瞬变抑制。开关频率可通过单个电阻器进行设置，可编程频率高达 1.5MHz。振荡器还可与外部时钟同步。其他保护特性包括：电流限制、热关断、欠压锁定和远程关断功能。该器件采用 8 引脚 SOIC 和 8 引脚 WSON 封装。要创建定制稳压器设计，请使用 LM5002 并借助 WEBENCH® Power Designer。
查看全部

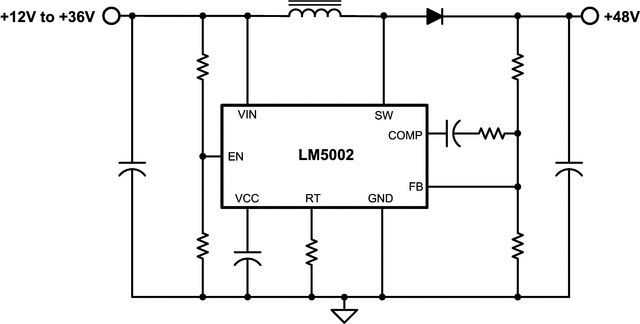

LM5002MA/NOPB 电路图

LM5002MA/NOPB 电路图

LM5002MA/NOPB 电路图
