LM4865M/NOPB

音频 IC

参考价格：￥10.07-￥8.97

更新日期：2024-04-01

LM4865M/NOPB

音频 IC

产品简介：具有直流音量控制和耳机放大器的 750mW、立体声、模拟输入、AB 类音频放大器

查看详情

参考价格：￥10.07-￥8.97

LM4865M/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LM4865M/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
LM4865M/NOPB
TI(德州仪器)
SOIC-8_150mil
2022+
2
上海市
-
原装可开发票

LM4865M/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
产品：Class-AB
输出功率：1 W x 1 at 8 Ohms, 0.11 W x 1 at 8 Ohms
输出类型：1-Channel Mono
THD + 噪声：0.6 %
工作电源电压：3 V, 5 V
最大工作温度：+ 85 C
安装风格：SMD/SMT
封装 / 箱体：SOIC-8 Narrow
封装：Tube
音频负载电阻：32 Ohms
输入信号类型：Single
最小工作温度：- 40 C
输出信号类型：Differential, Single
工厂包装数量：95
电源类型：Single
Supply Voltage - Max：5.5 V
Supply Voltage - Min：2.7 V

产品特性

DC Voltage Volume Control
Headphone Amplifier Mode
“Click and Pop” Suppression
Shutdown Control When Volume Control Pin Is Low
Thermal Shutdown Protection
PO at 1.0% THD+N Into 8Ω SOIC, Micro SMD 750 mW (typ)
PO at 10% THD+N Into 8Ω SOIC, Micro SMD 1W (typ)
Shutdown Current 0.7µA(typ)
Supply Voltage Range 2.7V to 5.5 V

产品概述

The LM4865 is a mono bridged audio power amplifier with DC voltage volume control. The LM4865 is capable of delivering 750mW of continuous average power into an 8Ω load with less than 1% THD when powered by a 5V power supply. Switching between bridged speaker mode and headphone (single ended) mode is accomplished using the headphone sense pin. To conserve power in portable applications, the LM4865's micropower shutdown mode (IQ = 0.7µA, typ) is activated when less than 300mV is applied to the DC Vol/SD pin.Boomer audio power amplifiers are designed specifically to provide high power audio output while maintaining high fidelity. They require few external components and operate on low supply voltages.

查看全部

LM4865M/NOPB 数据手册

数据手册	说明	数量	操作
LM4865M/NOPB	Amplifier IC 1-Channel (Mono) with Mono Headphones Class AB 8-SOIC	26页,1.36M	查看

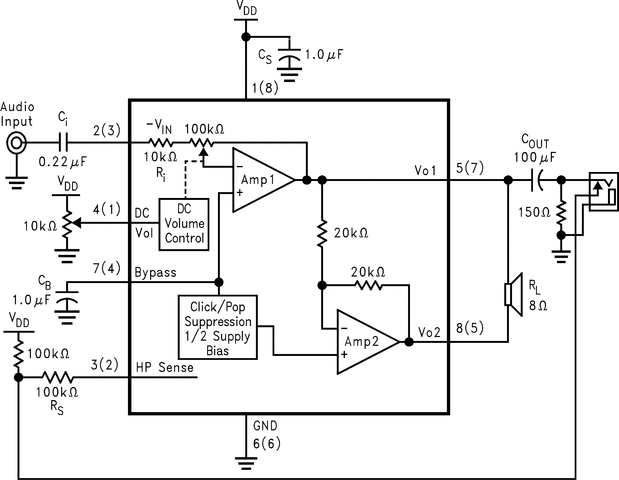

LM4865M/NOPB 电路图
