LM4051BIM3-ADJ/NOPB

电源管理 IC

产品简介：固定和可调节、精密微功耗并联电压基准

查看详情
  • 参考价格：￥10.90-￥8.42

LM4051BIM3-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM4051BIM3-ADJ/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 产品：Voltage References
  • 拓扑结构：Shunt References
  • 参考类型：Adjustable
  • 输出电压：1.24 V to 10 V
  • 初始准确度：0.2 %
  • 平均温度系数（典型值）：20 PPM/C (Typ)
  • 分流电流（最大值）：12 mA
  • 最大工作温度：+ 85 C

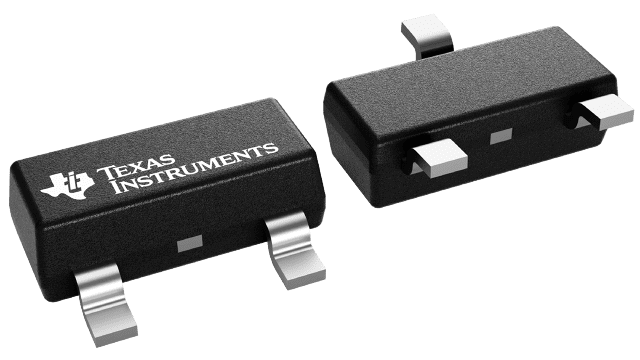

  • 封装 / 箱体：SOT-23
  • 封装：Reel
  • 最小工作温度：- 40 C
  • 安装风格：SMD/SMT
  • 工厂包装数量：1000

产品特性

  • 无需输出电容器
  • 能够承受电容负荷
  • 1.225V 的反向击穿电压选项且可调节
  • 主要规格： 输出电压容差（A 级，25 ̊C）± 0.1%（最大值） 输出噪声（10Hz 至 10kHz）20µV rms 工作电流范围：60µA 至 12mA 工业温度范围：−40 ̊C 至 +85 ̊C 扩展温度范围：−40 ̊C 至 +125 ̊C 温度系数：50ppm/ ̊C（最大值）
  • 输出电压容差（A 级，25 ̊C）± 0.1%（最大值）
  • 输出噪声（10Hz 至 10kHz）20µV rms
  • 工作电流范围：60µA 至 12mA
  • 工业温度范围：−40 ̊C 至 +85 ̊C
  • 扩展温度范围：−40 ̊C 至 +125 ̊C
  • 温度系数：50ppm/ ̊C（最大值）

产品概述

LM4051-N 精密电压基准非常适合空间关键型 应用，可采用超小型 (3mm x 1.3mm) SOT-23 表面贴装封装。LM4051-N 采用了先进的设计，无需使用外部稳定电容器，同时可确保任何电容负荷下的稳定性，这使得 LM4051-N 非常易于使用。它还提供了固定 (1.225V) 和可调节反向击穿电压，可帮助设计人员进一步减少设计工作。LM4051-1.2 和 LM4051-ADJ 的最低工作电流为 60µA。两个版本都具有 12mA 的最高工作电流。 LM4051-N 具有三种级别（A、B 和 C）。最佳级别器件 (A) 的初始精度为 0.1%，而 B 级的初始精度为 0.2%，C 级的初始精度为 0.5%，所有级别的温度系数均为 50 ppm/ ̊C，保证范围为 −40 ̊C 至 125 ̊C。 LM4051-N 在晶圆筛选期间使用了保险丝和基准电压齐纳击穿修整，以确保主要部件在 25 ̊C 下的精度优于 ± 0.1%（A 级）。
查看全部

LM4051BIM3-ADJ/NOPB 数据手册

数据手册 说明 数量 操作
LM4051BIM3-ADJ/NOPB

Shunt Voltage Reference IC 10V ±0.2% 12mA SOT-23-3

 16页,775K 查看

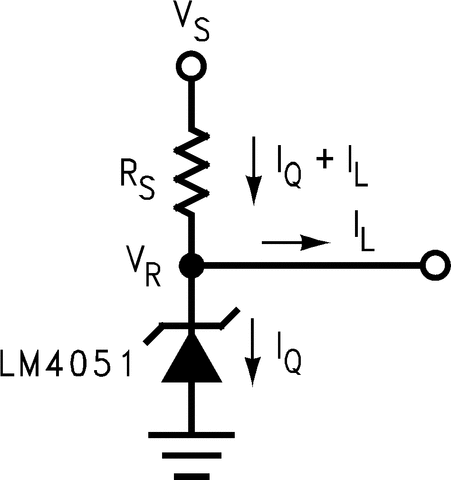

LM4051BIM3-ADJ/NOPB 电路图

LM4051BIM3-ADJ/NOPB 电路图

LM4051BIM3-ADJ/NOPB 电路图
