LM4041DIDBZR

Texas Instruments PMIC - 电压基准
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3267-$0.82

更新日期：2024-04-01

LM4041DIDBZR

Texas Instruments PMIC - 电压基准

产品简介：精度为 1% 的可调节精密微功耗并联电压基准

查看详情
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3267-$0.82

LM4041DIDBZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM4041DIDBZR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：旁路，可调节，精度
  • 输出电压：1.233 V ~ 10 V
  • 容差：±1%
  • 温度系数：150ppm/°C
  • 输入电压：-
  • 通道数：1
  • 电流 - 阴极：80µA
  • 电流 - 静态：-
  • 电流 - 输出：12mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商设备封装：SOT-23-3
  • 包装：Digi-Reel®
  • 其它名称：296-17946-6

产品特性

  • 具有 1.225V 固定输出电压和可调输出电压（1.225V 至 10V）
  • 严格输出容差和低温度系数 0.1%（最大值），100ppm/°C - A 级 0.2%（最大值），100ppm/°C - B 级 0.5%（最大值），100ppm/°C - C 级 1.0%（最大值），150ppm/°C - D 级
  • 0.1%（最大值），100ppm/°C - A 级
  • 0.2%（最大值），100ppm/°C - B 级
  • 0.5%（最大值），100ppm/°C - C 级
  • 1.0%（最大值），150ppm/°C - D 级
  • 低输出噪声。。。20µVRMS（典型值）
  • 宽工作电流范围。。。45µA（典型值）至 12mA
  • 与所有容性负载一起工作时保持稳定；无需输出电容器
  • 可提供 工业温度：–40°C 至 85°C 工作温度范围：–40°C 至 125°C
  • 工业温度：–40°C 至 85°C
  • 工作温度范围：–40°C 至 125°C

产品概述

LM4041 系列并联电压基准功能多样、易于使用，适合各种应用。它们无需外部电容器即可运行，与所有容性负载一起工作时保持稳定。此外，该基准具备低动态阻抗、低噪声和低温度系数，可确保在广泛的运行电流和温度范围内实现稳定的输出电压。LM4041 在晶圆筛选期间使用保险丝和齐纳击穿反向击穿电压修整，以提供四种输出电压容差 - 从最高 0.1%（A 级）到最高 1%（D 级）。这样设计人员可以非常灵活地为应用选择具有高性价比的产品。LM4041 可提供固定电压（1.225V 标称值）或可调电压版本（需要外部电阻分压器将输出设为 1.225V 至 10V 间的任意值）。LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最低电流为 45µA（典型值），因此是便携式应用的理想之选。如需穿孔封装，我们还提供 TO-92 封装。LM4041xI 的额定工作环境温度范围是 –40°C 至 85°C。LM4041xQ 的额定工作环境温度范围是 –40°C 至 125°C。
查看全部

LM4041DIDBZR 数据手册

数据手册 说明 数量 操作
LM4041DIDBZR

PRECISION MICROPOWER SHUNT VOLTAGE REFERENCE

 24 Pages页,510K 查看
LM4041DIDBZRG4

PRECISION MICROPOWER SHUNT VOLTAGE REFERENCE

 24 Pages页,510K 查看

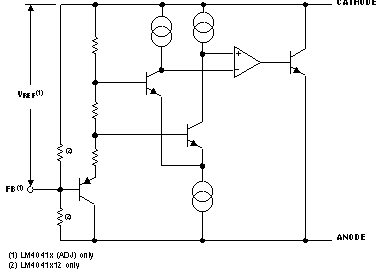

LM4041DIDBZR 电路图

LM4041DIDBZR 电路图

LM4041DIDBZR 电路图
