LM361N

National Semiconductor 线性 - 比较器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.15-$2.85

更新日期：2024-04-01

暂无图片

LM361N

National Semiconductor 线性 - 比较器

产品简介：具有选通信号的 140ns 差分比较器

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.15-$2.85

LM361N 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM361N 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：2
  • 输出类型：补充型，TTL
  • 电压 - 电源，单路/双路(±)：±5 V ~ 15 V
  • 电压 - 输入偏移（最小值）：5mV @ 5V
  • 电流 - 输入偏压（最小值）：10µA @ 5V
  • 电流 - 输出（标准）：-
  • 电流 - 静态（最大值）：5mA，10mA，20mA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：20ns
  • 磁滞：-
  • 工作温度：0°C ~ 70°C
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 安装类型：通孔
  • 包装：管件
  • 其它名称：*LM361N

产品特性

  • Independent strobes
  • Ensured high speed: 20 ns max
  • Tight delay matching on both outputs
  • Complementary TTL outputs
  • Operates from op amp supplies: ±15V
  • Low speed variation with overdrive variation
  • Low input offset voltage
  • Versatile supply voltage range

产品概述

The LM161/LM361 is a very high speed differential input, complementary TTL output voltage comparator with improved characteristics over the SE529/NE529 for which it is a pin-for-pin replacement. The device has been optimized for greater speed performance and lower input offset voltage. Typically delay varies only 3 ns for over-drive variations of 5 mV to 500 mV. It may be operated from op amp supplies (±15V).Complementary outputs having maximum skew are provided. Applications involve high speed analog to digital converters and zero-crossing detectors in disk file systems.
查看全部

LM361N 数据手册

数据手册 说明 数量 操作
LM361N/NOPB

Voltage Comparator IC; No. of Comparators:1; Comparator Type:High Speed; Response Time:14ns; Output Type:TTL; Supply Current:20mA; Supply Voltage Min:5V; Supply Voltage Max:15V; Termination Type:Through Hole; Package/Case:14-DIP ;RoHS Compliant: Yes

8页,655K 查看

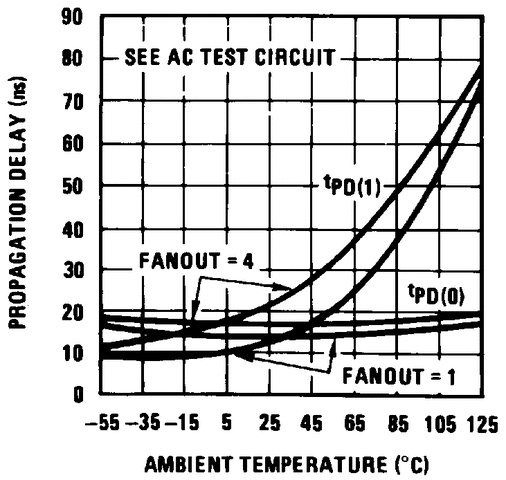

LM361N 电路图

LM361N 电路图

LM361N 电路图
