LM3559TLE/NOPB

驱动器

产品简介：具有双通道 900mA 高侧电流源的同步升压双 1A 闪光灯驱动器（总闪光电流为 1.8A）

查看详情
  • 参考价格：￥10.35-￥7.94

LM3559TLE/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM3559TLE/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 封装：Reel
  • 工厂包装数量：250

产品特性

  • 双高侧电流源支持 LED 阴极接地操作
  • 精确的可编程 LED 电流范围为 28.125mA 到 1.8A
  • 优化了低电池电量条件下的闪光电流
  • 独立的 LED 电流源可编程性
  • 四种操作模式：手电筒、闪光灯、隐私指示器和消息指示器
  • 4 位模数转换器 (ADC)，用于监控 VLED
  • 电池电压感测以及电流按比例缩减功能
  • LED 感应以及电流按比例缩减功能
  • 硬件闪光灯和手电筒使能
  • 低电平有效的硬件复位
  • 针对射频 (RF) 功率放大器脉冲事件的双同步输入
  • 关断时 LED 和输出断开
  • 开路和短路 LED 检测
  • 400kHz I2C 兼容接口
  • 可拍照手机 LED 闪光灯
  • 白光 LED 偏置

产品概述

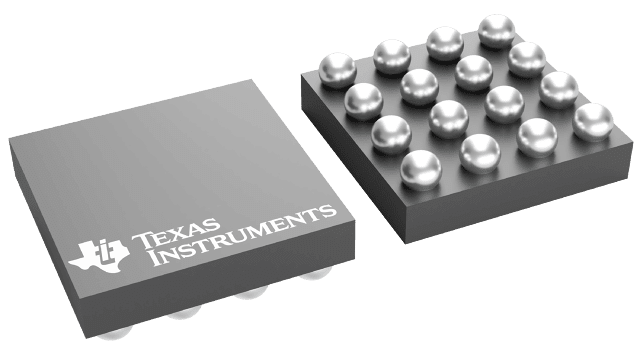

LM3559 是一款用于高电流白色 LED 的 2MHz 固定频率同步升压转换器，配有 2 个 900mA 恒流驱动器。双高侧电流源支持 LED 阴极接地操作，并且二者可以连接在一起以提供最高达 1.8A 的闪光灯电流。自适应调节方法可确保每个 LED 的电流持续处于可调节状态，并且实现了效率最大化。 LM3559 由一个兼容 I2C 的接口进行控制。特性 包括：内部 4 位 ADC（用于监控 LED 电压）、独立的 LED 电流控制、硬件闪光使能（支持逻辑输入触发闪光灯脉冲）、双 TX 输入（强迫闪光灯脉冲进入低电流手电筒模式，支持同步到 RF 功率放大器事件或其他高电流条件）、集成的比较器（用于监控 NTC 热敏电阻并提供 LED 电流中断）、输入电压监控器（监控低电池电量条件）以及闪光电流按比例缩减功能（在低电池电量条件下主动监控电池电压并优化闪光灯电流）。另外，高电平有效的 HWEN 输入可在系统软件出现故障时提供硬件关断功能。该器件的开关频率为 2MHz，具备过压保护和可调节限流功能，因此可采用小型贴片电感（1µH 或 2.2µH）和陶瓷电容 (10μF)。该器件采用超小型 16 引脚 DSBGA 封装（总解决方案尺寸小于 26mm2），工作温度范围为 –40°C 至 +85°C。
查看全部

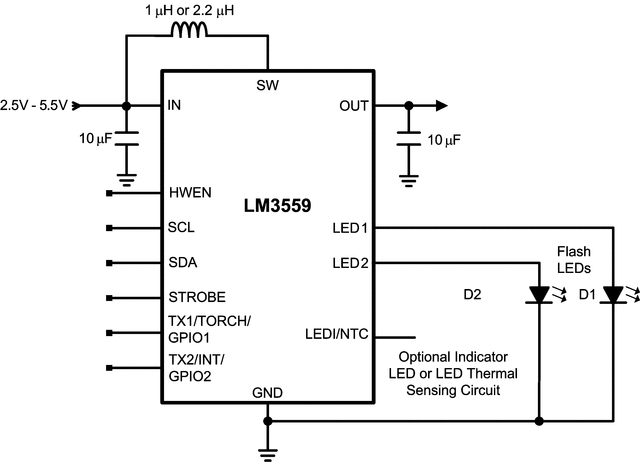

LM3559TLE/NOPB 电路图

LM3559TLE/NOPB 电路图

LM3559TLE/NOPB 电路图
