LM3481QMM/NOPB

电源管理 IC
  • 参考价格：￥12.01-￥20.29

更新日期：2024-04-01

LM3481QMM/NOPB

电源管理 IC

产品简介：符合 AEC-Q100 标准的 2.97V 至 48V 高效升压、SEPIC 和反激式控制器

查看详情
  • 参考价格：￥12.01-￥20.29

LM3481QMM/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM3481QMM/NOPB 中文资料属性参数

  • 制造商：National Semiconductor (TI)
  • 输入电压：2.97 V to 48 V
  • 开关频率：100 KHz to 1 MHz
  • 输出电流：1 A
  • 输出端数量：1
  • 占空因数（最大值）：85 %
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：MSOP-10
  • 最小工作温度：- 40 C
  • 封装：Reel
  • 工厂包装数量：1000

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 器件温度 1 级：-40°C 至 +125°C，T A
  • 器件温度 1 级：-40°C 至 +125°C，T A
  • 10 引脚 VSSOP 封装
  • 具备 1A 峰值电流能力的内部推挽驱动器
  • 电流限值和热关断
  • 通过电容器和电阻器优化的频率补偿
  • 内部软启动
  • 电流模式运行
  • 具备迟滞的可调节欠压锁定
  • 轻负载状态下的脉冲跳跃
  • 主要规格 2.97V 至 48V 的宽电源电压范围 100kHz 至 1MHz 的可调且可同步时钟频率范围 ±1.5%（过热）内部基准 10µA 关断电流（过热保护）
  • 2.97V 至 48V 的宽电源电压范围
  • 100kHz 至 1MHz 的可调且可同步时钟频率范围
  • ±1.5%（过热）内部基准
  • 10µA 关断电流（过热保护）
  • 使用 LM3481-Q1 并借助 WEBENCH Power Designer 创建定制设计

产品概述

LM3481-Q1 是一款适用于开关稳压器的多功能低侧 N-FET 高性能控制器。该器件设计用于升压、SEPIC 和反激式转换器以及需要将低侧 FET 作为初级开关的拓扑。 LM3481-Q1 器件可以在很高的开关频率下工作，用于减小整体解决方案尺寸。通过使用单个外部电阻器，或将 LM3481-Q1 器件与外部时钟同步，可将该器件的开关频率调整为 100kHz 到 1MHz 之间的任意值。除了逐周期电流限制外，电流模式控制还可提供卓越的带宽和瞬态响应。可以使用单个外部电阻器对电流限值进行编程。 LM3481-Q1 器件具有内置保护功能，例如热关断、短路保护和过压保护。节能关断模式可以将总电源电流降低至 5µA，并支持电源时序控制。内部软启动会限制启动时的浪涌电流。集成电流斜率补偿可简化设计，如果特定应用需要，可以使用单个电阻器来增加该电流斜率补偿。
查看全部

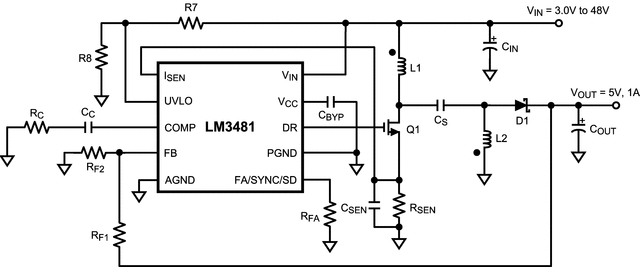

LM3481QMM/NOPB 电路图

LM3481QMM/NOPB 电路图

LM3481QMM/NOPB 电路图
