LM3243TME/NOPB

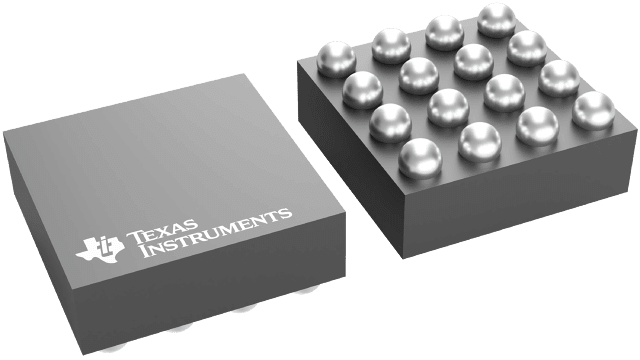

LM3243 是一款 DC-DC 转换器，此转换器针对由一个单节锂离子电池为多模式 2G/3G/4G RF 功率放大器 (PA) 供电而进行了优化。 LM3243 可将 2.7V 至 5.5V 的输入电压降至 0.4V 至 3.6V 范围内的动态可调输出电压。 此输出电压通过一个调节输出电压的 VCON 模拟输入来设定，以确保 RF PA 所有功率水平上的有效操作。 LM3243 运行在恒定频率 PWM 模式下，从而产生少量且可预计的输出电压纹波。 这可在大大减少滤波量和多余余量的同时在高斯最小移频键控 (GMSK) 和 EDGE 光谱兼容中实现最佳的欧洲电信与专业电子行业 (ECTEL) 功率要求。 当运行在 PFM 模式中时，LM3243 可实现最低的 DG09 流耗，从而大大提高了系统效率。 LM3243 具有一个独特的有源电流辅助与模拟旁路 (ACB) 特性来大大减小电感器尺寸，而在压降前，在整个电池电压和 RF 输出功率范围内，不会对输出稳压造成任何损耗。 当需要时，ACB 提供了一条并联的电流路径，从而在将最大电感器电流限制在 1.4A（典型值）的同时仍旧能够驱动一个 2.5A 负载。 ACB 还可实现最小压降电压运行。 LM3243 采用 2mm x 2mm 芯片级 16 焊锡凸点 DSBGA 封装。如果您考虑在系统设计中使用 LM3243，请查看本数据表末尾的印刷电路板 (PCB) 布局布线注意事项部分。
