LM3242TMX/NOPB
电源管理 IC- 参考价格：￥4.18-￥4.59
更新日期：2024-04-01
LM3242TMX/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
DSBGA
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
LM3242TMX/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：5.5 V
- 开关频率：6 MHz
- 输出电压：0.4 V to 3.6 V
- 输出电流：750 mA
- 输出端数量：1
- 安装风格：SMD/SMT
- Input Voltage MIN：2.7 V
- 封装 / 箱体：TMD09
- 封装：Reel
- 工厂包装数量：3000
- Supply Voltage - Min：2.7 V
- 类型：Step Down
产品特性
- 由单节锂离子电池提供 2.7V 至 5.5V 的输入工作电压
- 6MHz（典型值）脉宽调制 (PWM) 开关频率
- 0.4V 至 3.6V 可调输出电压
- 750mA 最大负载性能（旁路模式下可达 1A）
- 高效率（3.9 VIN，3.3 VOUT，500mA 时的典型效率为 95%）
- 自动 ECO/PWM/BP 模式切换
- 电流过载保护
- 热过载保护
- 软启动功能
- 0805 (2012) 外壳尺寸内的小型芯片电感器
- 电池供电类 3G/4G RF PA
- 电池供电类射频 (RF) 器件
- 手持无线电
- RF 个人计算机 (PC) 卡
产品概述

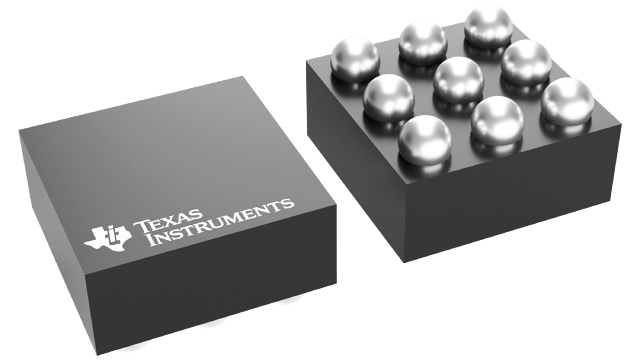

LM3242 是一款 DC-DC 转换器，针对由单节锂离子电池供电的 RF 功率放大器 (PA) 进行了优化。此外，该器件也可用于其他应用。 该器件可将 2.7V 至 5.5V 范围内的输入电压降至介于 0.4V 至 3.6V 之间的可调节输出电压。输出电压可通过控制 RF PA 功率级和效率的 VCON 模拟输入进行设置。LM3242 具有 5 种工作模式。 在 PWM 模式下，该器件以6MHz（典型值）固定频率运行，因此可在驱动中等到重负载时最大限度地抑制 RF 干扰。 轻负载时，器件自动进入 ECO 模式并以减少的开关频率运行。 在 ECO 模式下，静态电流被减少并延长了电池使用寿命。 该器件在关断模式下处于关闭状态，电池流耗降至 0.1µA（典型值）。 在低电量旁路模式下，压降降至 50mV（典型值）以下。 此部件还特有一个睡眠模式。LM3242 采用 9 焊锡凸点无引线芯片级球栅阵列 (DSBGA) 封装。 高开关频率 (6MHz) 允许仅使用三个微型表面贴装组件，包括一个电感和两个陶瓷电容。
LM3242TMX/NOPB 电路图
LM3242TMX/NOPB 电路图
