LM3102MH/NOPB
电源管理 IC- 参考价格：￥21.39-￥45.06
更新日期：2024-04-01
LM3102MH/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
HTSSOP20
21+ -
20000
-
杭州
-
-
-
原装正品，BOM一站式服务
-
NSC
-
20-TSSOP
22+授权代理 -
15800
-
上海市
-
-
-
旋尔只做进口原装，假一赔十...
LM3102MH/NOPB 中文资料属性参数
- 制造商：National Semiconductor (TI)
- 最大输入电压：42 V
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：TSSOP-20
- Input Voltage MIN：4.5 V
- 最小工作温度：- 40 C
- 封装：Tube
- 工厂包装数量：73
产品特性
- 低组件数量和小型解决方案尺寸
- 与陶瓷电容和其他低等效串联电阻 (ESR) 电容一起工作时可保持稳定
- 无需环路补偿
- 可通过断续导通模式 (DCM) 操作在轻负载条件下实现高效率
- 预偏置启动
- 超快速瞬态响应
- 可编程软启动
- 可编程开关频率高达 1MHz
- 谷值电流限值
- 输出过压保护
- 精密内部基准实现可调节输出电压低至 0.8V
- 热关断
- 主要技术规格 输入电压范围为 4.5V 至 42V2.5A 输出电流0.8V，±1.5% 基准集成双 N 沟道主 MOSFET 和同步 MOSFET耐热增强型带散热片薄型小外形尺寸封装 (HTSSOP)-20 封装
- 输入电压范围为 4.5V 至 42V
- 2.5A 输出电流
- 0.8V，±1.5% 基准
- 集成双 N 沟道主 MOSFET 和同步 MOSFET
- 耐热增强型带散热片薄型小外形尺寸封装 (HTSSOP)-20 封装
产品概述
LM3102 同步整流降压转换器 采用 实现低成本高效率的降压稳压器所需的全部功能。该器件可为负载提供 2.5A 电流以及低至 0.8V 的输出电压。双 N 沟道同步
MOSFET 开关可减少组件数量，从而降低电路复杂度并最大限度地减小电路板尺寸。LM3102 不同于大多数其他 COT 稳压器，因为它不依赖输出电容器 ESR 来获得稳定性，专为与陶瓷及其他 ESR
极低的输出电容器完美配合工作而设计。该器件无需环路补偿，可提供快速负载瞬态响应并实现简单电路。由于输入电压和导通时间之间呈反比关系，因此在线路发生变化时，器件的工作频率几乎保持恒定。通过外部编程，工作频率可高达
1MHz。
保护 特性 包括 VCC 欠压锁定 (UVLO)、输出过压保护、热关断和栅极驱动欠压锁定。LM3102 采用热增强型 HTSSOP-20
封装，而且 LM3102 还可以采用输出电流降低的 DSBGA 低厚度芯片级封装。
LM3102MH/NOPB 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 LM3102MH/NOPB
|
Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 2.5A 20-TSSOP (0.173", 4.40mm Width) Exposed Pad |
30页,1.47M | 查看 |

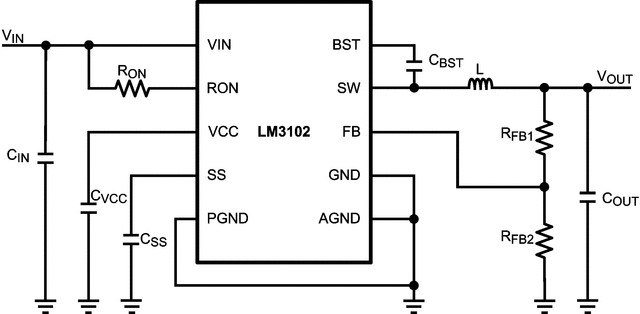

LM3102MH/NOPB 电路图
LM3102MH/NOPB 电路图
