LM293DR

Texas Instruments 线性 - 比较器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1147-$0.42

更新日期：2025-02-12

LM293DR

Texas Instruments 线性 - 比较器

产品简介：工业级双通道差分比较器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1147-$0.42

LM293DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LM293DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：2
  • 输出类型：CMOS，MOS，开路集电极，TTL
  • 电压 - 电源，单路/双路(±)：2 V ~ 36 V，±1 V ~ 18 V
  • 电压 - 输入偏移（最小值）：5mV @ 30V
  • 电流 - 输入偏压（最小值）：0.25µA @ 5V
  • 电流 - 输出（标准）：20mA
  • 电流 - 静态（最大值）：2.5mA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：-
  • 磁滞：-
  • 工作温度：-25°C ~ 85°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 安装类型：表面贴装
  • 包装：Digi-Reel®
  • 其它名称：296-12848-6

产品特性

  • 新增了 LM393B 和 LM2903B
  • 改进了 B 版本的规格 最大额定值：高达 38V ESD 等级 (HBM)：2kV 低输入失调电压：0.37mV 低输入偏置电流：3.5nA 低电源电流：每个比较器 200µA 更短的响应时间（1 微秒） LM393B 的工作温度范围 采用 2 x 2mm 微型 WSON 封装
  • 最大额定值：高达 38V
  • ESD 等级 (HBM)：2kV
  • 低输入失调电压：0.37mV
  • 低输入偏置电流：3.5nA
  • 低电源电流：每个比较器 200µA
  • 更短的响应时间（1 微秒）
  • LM393B 的工作温度范围
  • 采用 2 x 2mm 微型 WSON 封装
  • B 版本可直接取代 LM293、LM393 和 LM2903 的 A 和 V 版本
  • 共模输入电压范围包括接地
  • 差分输入电压范围等于最大额定电源电压：±38V
  • 低输出饱和电压
  • 输出与 TTL、MOS 和 CMOS 兼容

产品概述

LM393B 和 LM2903B 器件是业界通用 LM393 和 LM2903 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM393B 和 LM2903B 可直接替代 LM293、LM393 和 LM2903（“A”和“V”版本）。所有器件都包含两个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。
查看全部

LM293DR 数据手册

数据手册 说明 数量 操作
LM293DR

DUAL DIFFERENTIAL COMPARATORS

 18 Pages页,414K 查看
LM293DRE4

DUAL DIFFERENTIAL COMPARATORS

 18 Pages页,414K 查看
LM293DRG4

DUAL DIFFERENTIAL COMPARATORS

 18 Pages页,414K 查看
LM293DRG4

Comparator Differential CMOS, MOS, Open-Collector, TTL 8-SOIC

 25页,883K 查看

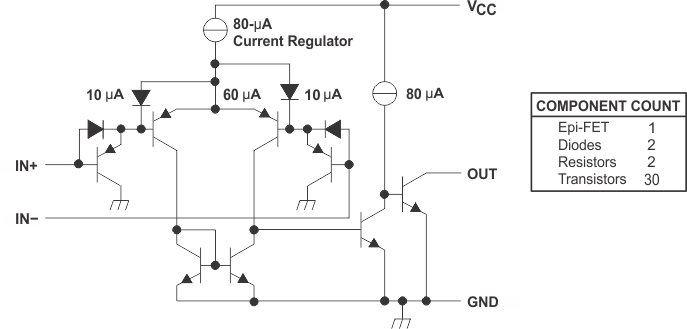

LM293DR 电路图

LM293DR 电路图

LM293DR 电路图
