LM2904N

采用 8 凸点 DSBGA 芯片尺寸封装（参阅 AN-1112，SNVA009）
采用内部频率补偿方式实现单位增益
大直流电压增益：100dB
宽带宽（单位增益）：1 MHz（温度补偿）
宽电源电压范围：单电源：3 V 至 32 V 或双电源：±1.5 V 至 ±16 V
单电源：3 V 至 32 V
或双电源：±1.5 V 至 ±16 V
本质上独立于电源电压的超低电源电流消耗 (500 µA)
低输入失调电压：2 mV
输入共模电压范围包括接地
差分输入电压范围等于电源电压
大输出电压摆幅
独特的特性：在线性模式下，即使由单电源电压供电，输入共模电压范围也包括接地，输出电压还能够摆动至地单位增益交叉频率具有温度补偿特性输入偏置电流也具有温度补偿特性
在线性模式下，即使由单电源电压供电，输入共模电压范围也包括接地，输出电压还能够摆动至地
单位增益交叉频率具有温度补偿特性
输入偏置电流也具有温度补偿特性
优势: 两个内部补偿运算放大器消除了对双电源的需求允许靠近 GND 直接感测，VOUT 也接入 GND 与所有形式的逻辑兼容具有适用于电池供电的功耗
两个内部补偿运算放大器
消除了对双电源的需求
允许靠近 GND 直接感测，VOUT 也接入 GND
与所有形式的逻辑兼容
具有适用于电池供电的功耗

产品概述

LM158 系列包含两个独立的高增益内部频率补偿运算放大器，专门适用于在宽电压范围内采用单电源供电运行方式。也可以由分离式电源供电，并且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益块和所有传统运算放大器电路，现在，这些均可在单电源系统中轻松实施。例如，LM158 系列可以直接在数字系统中使用的标准 3.3 V 电源电压下操作，并可轻松提供所需的接口电子元件，而无需附加的 ±15 V 电源。LM358 和 LM2904 采用使用 TI DSBGA 封装技术的芯片尺寸封装（8 凸点 DSBGA 封装）。

查看全部

LM2904N 数据手册

数据手册	说明	数量	操作
LM2904N	Dual, 1MHz, Operational Amplifiers for Commercial Industrial, and Military Applications	7页,354K	查看
LM2904N/NOPB	Operational Amplifier (Op-Amp) IC; No. of Amplifiers:2; Op Amp Type:Low Power; Gain Bandwidth -3db:1MHz; Slew Rate:0.1V/μs; Supply Voltage Min:3V; Supply Voltage Max:32V; No. of Pins:8; Operating Temperature Range:-40°C to +85°C ;RoHS Compliant: Yes	25页,1010K	查看
LM2904N/NOPB	General Purpose Amplifier 2 Circuit 8-PDIP	38页,1.87M	查看
LM2904NG	OP AMP, DUAL IND SPEC, 2904, DIP8; No. of Amplifiers:2; Op Amp Type:Low Power; Voltage, Supply Min:3V; Voltage, Supply Max:32V; Termination Type:Through Hole; Case Style:DIP; No. of Pins:8; Operating Temperature Range:-40°C to +85°C; Amplifier IC Type:Operational; Base Number:2904; IC Generic Number:2904; Logic Function Number:2904; Operational Amplifier Features:Split or Single Supply, Industrial Temperature; Temp, Op. Max:85°C; Temp, Op. Min:-40°C; Voltage, Input Offset Max:10mV; Voltage, Supply +Nom:5V	14页,159K	查看

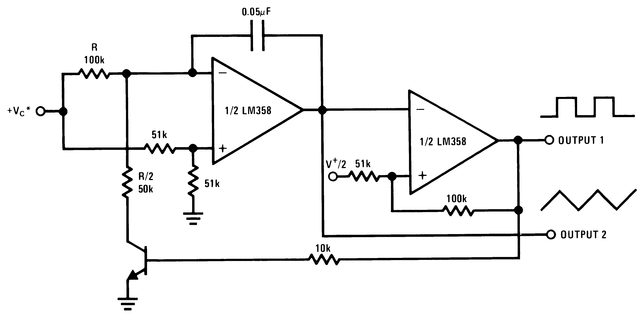

LM2904N 电路图
