LM2904DR

ROHM Semiconductor Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2595-$0.76

更新日期：2025-02-12

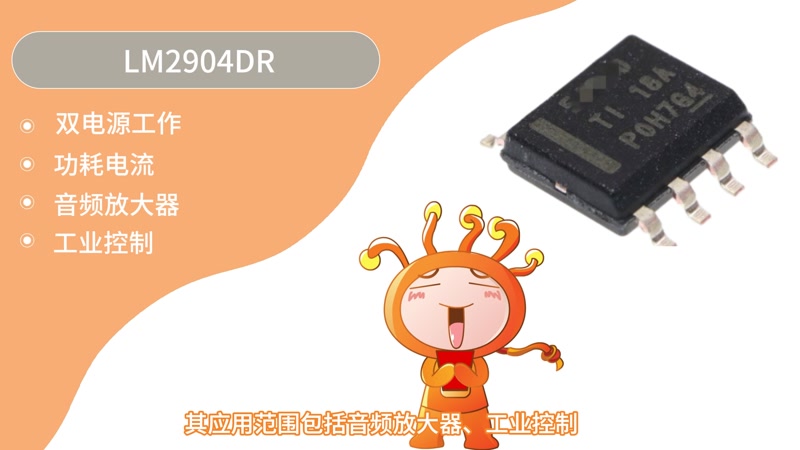

LM2904DR

ROHM Semiconductor Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：双通道、26V、700kHz 运算放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2595-$0.76

LM2904DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

LM2904DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：Trophy
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：-
  • 转换速率：0.3 V/µs
  • 增益带宽积：700kHz
  • -3db带宽：-
  • 电流 - 输入偏压：20nA
  • 电压 - 输入偏移：3000µV
  • 电流 - 电源：1mA
  • 电流 - 输出 / 通道：30mA
  • 电压 - 电源，单路/双路(±)：3 V ~ 26 V，±1.5 V ~ 13 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：Digi-Reel®
  • 其它名称：LM2904DRDKR

产品特性

  • 3V 至 36V 的宽电源电压范围（B、BA 版本）
  • 静态电流：300 µA/通道（B、BA 版本）
  • 单位增益带宽为 1.2 MHz（B、BA 版本）
  • 共模输入电压范围包括接地，支持近地直接感测
  • 25°C 时的最大输入失调电压为 2 mV（BA 版本）
  • 25°C 时的最大输入失调电压为 3 mV（A、B 版本）
  • 内部射频和 EMI 滤波器（B、BA 版本）
  • 对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

产品概述

LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（300µV，典型值）、对地共模输入范围和高差分输入电压能力。LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV；LM358BA 和 LM2904BA 的最大值为 2mV）和更低的静态电流（每个放大器为 300µA，典型值）等增强型特性简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8），以及行业标准封装（包括 SOIC、TSSOP 和 VSSOP）。
查看全部

LM2904DR 数据手册

数据手册 说明 数量 操作
LM2904DR

General Purpose Amplifier 2 Circuit 8-SOIC

 41页,1.88M 查看
LM2904DR2G

Operational Amplifier (Op-Amp) IC; No. of Amplifiers:2; Supply Voltage Min:3V; Supply Voltage Max:32V; No. of Pins:8; Operating Temperature Range:-40°C to +105°C; Leaded Process Compatible:Yes; Package/Case:8-SOIC ;RoHS Compliant: Yes

14页,159K 查看
LM2904DRG3

General Purpose Amplifier 2 Circuit 8-SOIC

 41页,1.88M 查看

LM2904DR 电路图

LM2904DR 电路图

LM2904DR 电路图
