LM2903AVQPWRQ1

Texas Instruments 线性 - 比较器
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.259-$0.72

更新日期：2025-02-12

LM2903AVQPWRQ1

Texas Instruments 线性 - 比较器

产品简介：AEC-Q100 0 级和 1 级汽车类高电压双路差分比较器

查看详情
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.259-$0.72

LM2903AVQPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM2903AVQPWRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：2
  • 输出类型：CMOS，MOS，开路集电极，TTL
  • 电压 - 电源，单路/双路(±)：2 V ~ 36 V，±1 V ~ 18 V
  • 电压 - 输入偏移（最小值）：2mV @ 5V
  • 电流 - 输入偏压（最小值）：0.25µA @ 5V
  • 电流 - 输出（标准）：20mA
  • 电流 - 静态（最大值）：2.5mA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：-
  • 磁滞：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 安装类型：表面贴装
  • 包装：Digi-Reel®
  • 其它名称：296-17790-6

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 0：-40°C 至 150°C 的环境工作温度范围 (LM2903E-Q1) 器件温度等级 1：-40°C 至 125°C的环境工作温度范围 器件 HBM ESD 分级等级 H1C 器件 CDM ESD 分级等级 C4B
  • 器件温度等级 0：-40°C 至 150°C 的环境工作温度范围 (LM2903E-Q1)
  • 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
  • 器件 HBM ESD 分级等级 H1C
  • 器件 CDM ESD 分级等级 C4B
  • 改进了“B”器件的 2kV HBM ESD
  • 可用于“B”器件的 Tri-Temp 测试
  • 单电源或双电源
  • 独立于电源电压的 低电源电流： 每个比较器 200uA（典型值）（“B”版本）
  • 低输入偏置电流：3.5nA（典型值）（“B”器件）
  • 低输入失调电流：0.5nA（典型值）（“B”器件）
  • 低输入失调电压：±0.37mV（典型值）（“B”器件）
  • 共模输入电压范围包括接地
  • 差动输入电压范围等于最大额定电源电压：±36V
  • 输出与 TTL、MOS 和 CMOS 兼容
  • 提供功能安全 有助于进行功能安全系统设计的文档
  • 有助于进行功能安全系统设计的文档

产品概述

LM2903B-Q1 器件是业界通用 LM2903-Q1 比较器系列的下一代版本。该下一代系列为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟以及更高的 2kV ESD 性能，并提供了直接替代的便利性。所有器件都包含两个独立的电压比较器，这些比较器可在广泛的电压范围内运行。如果两个电源的电压差处于 2V 至 36V 范围内且 VCC 比输入共模电压至少高 1.5V，那么也可以使用双电源。输出可以连接到其他集电极开路输出。LM2903-Q1 和 LM2903B-Q1 符合 -40°C 至 +125°C 的 AEC-Q100 1 级温度范围。LM2903E-Q1 符合 -40°C 至 +150°C 的 0 级工作温度范围。
查看全部

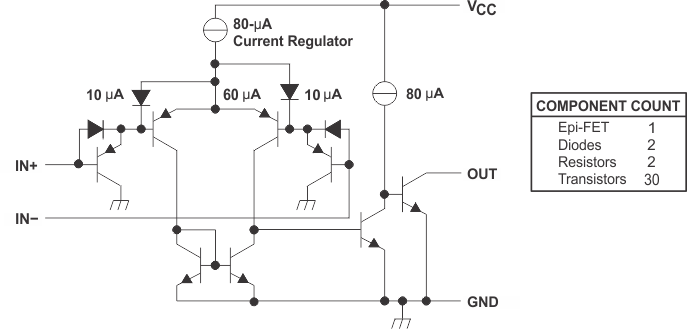

LM2903AVQPWRQ1 电路图

LM2903AVQPWRQ1 电路图

LM2903AVQPWRQ1 电路图
