LM2902QDRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

更新日期：2024-04-01

LM2902QDRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：汽车类、四通道、26V、1.2MHz、2mV 失调电压运算放大器

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

LM2902QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM2902QDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：-
  • 转换速率：0.5 V/µs
  • 增益带宽积：1.2MHz
  • -3db带宽：-
  • 电流 - 输入偏压：20nA
  • 电压 - 输入偏移：3000µV
  • 电流 - 电源：1.4mA
  • 电流 - 输出 / 通道：60mA
  • 电压 - 电源，单路/双路(±)：3 V ~ 26 V，±1.5 V ~ 13 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOIC
  • 包装：®
  • 其它名称：296-16814-6

产品特性

  • 符合面向汽车应用的 AEC Q-100 标准 温度等级 1：–40°C 至 +125°C 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C5
  • 温度等级 1：–40°C 至 +125°C
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C5
  • 宽电源电压范围： 3V 至 36V（LM2902B-Q1 和 LM2902BA-Q1） 3V 至 32V（LM2902KV 和 LM2902KAV） 3V 至 26V（所有其他产品）
  • 3V 至 36V（LM2902B-Q1 和 LM2902BA-Q1）
  • 3V 至 32V（LM2902KV 和 LM2902KAV）
  • 3V 至 26V（所有其他产品）
  • 25°C 时的输入失调电压最大值： 2mV（LM2902BA-Q1 和 LM2902KAV） 3mV (LM2902B-Q1) 7mV（所有其他产品）
  • 2mV（LM2902BA-Q1 和 LM2902KAV）
  • 3mV (LM2902B-Q1)
  • 7mV（所有其他产品）
  • 内部射频和 EMI 滤波器（LM2902B-Q1 和 LM2902BA-Q1）
  • 每通道电源电流 175µA（典型值）
  • 单位带宽增益积为 1.2MHz
  • 共模输入电压范围包括 V–
  • 差分输入电压范围等于最大额定电源电压

产品概述

LM2902-Q1、LM2902B-Q1 和 LM2902BA-Q1 是符合 AEC-Q100 规范的业界通用运算放大器，适合汽车使用。LM2902B-Q1 和 LM2902BA-Q1 是 LM2902-Q1 的下一代版本，包含四个高压 (36V) 运算放大器。LM2902B-Q1 和 LM2902BA-Q1 为成本敏感型应用提供了卓越的价值，具有低失调电压（最大值分别为 3mV 和 2mV）、对地共模输入范围和高差分输入电压能力等特性。LM2902B-Q1 和 LM2902BA-Q1 利用单位增益稳定性、更低的失调电压（典型值为 0.3mV）和更低的静态电流（典型值为 240µA）等增强型特性简化了电路设计。得益于高 ESD（2kV，HBM）及集成 EMI 和射频滤波器，LM2902B-Q1 和 LM2902BA-Q1 器件可用于汽车市场中要求严苛、极具环境挑战性的应用。
查看全部

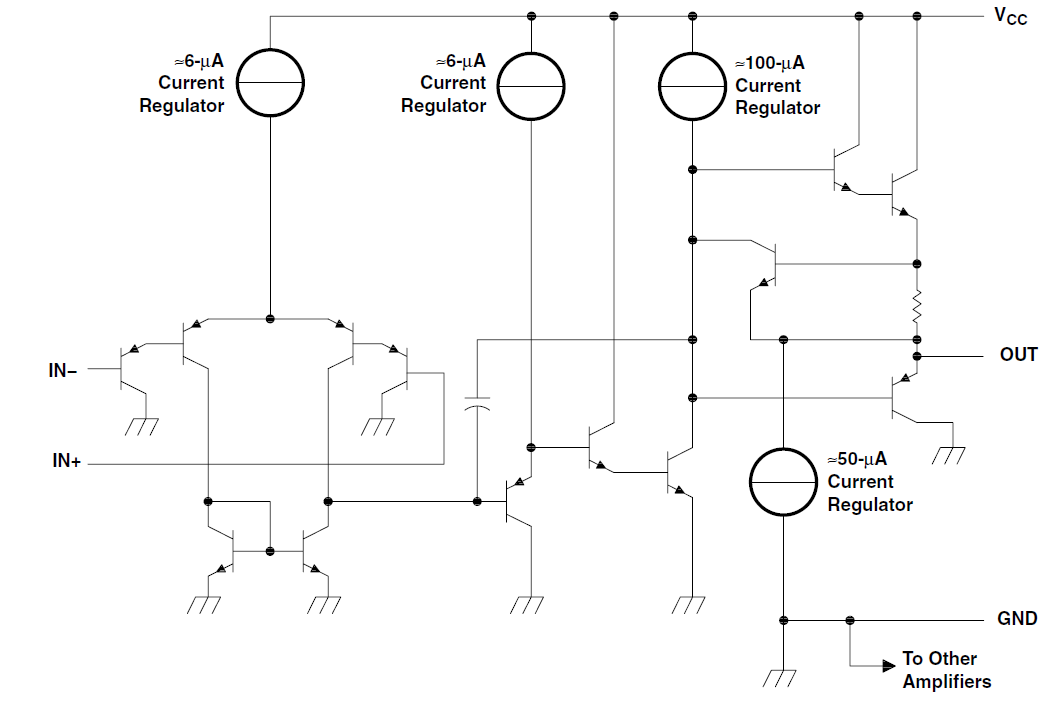

LM2902QDRQ1 电路图

LM2902QDRQ1 电路图

LM2902QDRQ1 电路图
