LM2901VQPWRG4

Texas Instruments 线性 - 比较器
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2135-$0.6

更新日期：2024-04-01

LM2901VQPWRG4

Texas Instruments 线性 - 比较器

产品简介：电压增强型四通道差分比较器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2135-$0.6

LM2901VQPWRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM2901VQPWRG4 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：4
  • 输出类型：CMOS，MOS，开路集电极，TTL
  • 电压 - 电源，单路/双路(±)：2 V ~ 32 V，±1 V ~ 16 V
  • 电压 - 输入偏移（最小值）：7mV @ 32V
  • 电流 - 输入偏压（最小值）：0.25µA @ 5V
  • 电流 - 输出（标准）：20mA
  • 电流 - 静态（最大值）：2.5mA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：-
  • 磁滞：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 安装类型：表面贴装
  • 包装：Digi-Reel®
  • 其它名称：296-22033-6

产品特性

  • 新增了 LM339B 和 LM2901B
  • 改进了 B 版本的规格 最大额定值：高达 38V ESD 等级 (HBM)：2kV 低输入失调电压：0.37mV 低输入偏置电流：3.5nA 低电源电流：每个比较器 200µA 更短的响应时间（1 微秒） LM339B 的工作温度范围
  • 最大额定值：高达 38V
  • ESD 等级 (HBM)：2kV
  • 低输入失调电压：0.37mV
  • 低输入偏置电流：3.5nA
  • 低电源电流：每个比较器 200µA
  • 更短的响应时间（1 微秒）
  • LM339B 的工作温度范围
  • B 版本可直接取代 LM239、LM339 和 LM2901 的 A 和 V 版本
  • 共模输入电压范围包括接地
  • 差分输入电压范围等于最大额定电源电压：±38V
  • 低输出饱和电压
  • 输出与 TTL、MOS 和 CMOS 兼容
  • 对于单通道版本，请参阅 TL331B
  • 对于双通道版本，请参阅 LM393B 或 LM2903B

产品概述

LM339B 和 LM2901B 器件是业界通用 LM339 和 LM2901 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM339B 和 LM2901B 可直接替代 LM239、LM339 和 LM2901（“A”和“V”版本）。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。
查看全部

LM2901VQPWRG4 数据手册

数据手册 说明 数量 操作
LM2901VQPWRG4

Quad Differential Comparator, Enhanced Voltage 14-TSSOP -40 to 125

26页,782K 查看

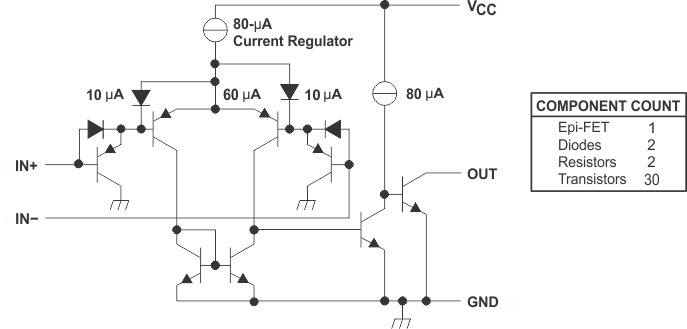

LM2901VQPWRG4 电路图

LM2901VQPWRG4 电路图

LM2901VQPWRG4 电路图
