LM2901DR

新增了 LM339B 和 LM2901B
改进了 B 版本的规格最大额定值：高达 38V ESD 等级 (HBM)：2kV 低输入失调电压：0.37mV 低输入偏置电流：3.5nA 低电源电流：每个比较器 200µA 更短的响应时间（1 微秒） LM339B 的工作温度范围
最大额定值：高达 38V
ESD 等级 (HBM)：2kV
低输入失调电压：0.37mV
低输入偏置电流：3.5nA
低电源电流：每个比较器 200µA
更短的响应时间（1 微秒）
LM339B 的工作温度范围
B 版本可直接取代 LM239、LM339 和 LM2901 的 A 和 V 版本
共模输入电压范围包括接地
差分输入电压范围等于最大额定电源电压：±38V
低输出饱和电压
输出与 TTL、MOS 和 CMOS 兼容
对于单通道版本，请参阅 TL331B
对于双通道版本，请参阅 LM393B 或 LM2903B

产品概述

LM339B 和 LM2901B 器件是业界通用 LM339 和 LM2901 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。LM339B 和 LM2901B 可直接替代 LM239、LM339 和 LM2901（“A”和“V”版本）。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。

查看全部

LM2901DR 数据手册

数据手册	说明	数量	操作
LM2901DR2	Quad Single Supply Comparators	8 Pages页,146K	查看
LM2901DR2G	Voltage Comparator IC; No. of Comparators:4; Comparator Type:General Purpose; Response Time:1.3μs; Output Type:CMOS / TTL Compatible; Supply Current:1mA; Supply Voltage Max:36V; Termination Type:SMD; Package/Case:14-SOIC ;RoHS Compliant: Yes	12页,131K	查看
LM2901DRG3	Comparator General Purpose CMOS, MOS, Open-Collector, TTL 14-SOIC	38页,1.34M	查看
LM2901DRG4	Comparator General Purpose CMOS, MOS, Open-Collector, TTL 14-SOIC	38页,1.34M	查看

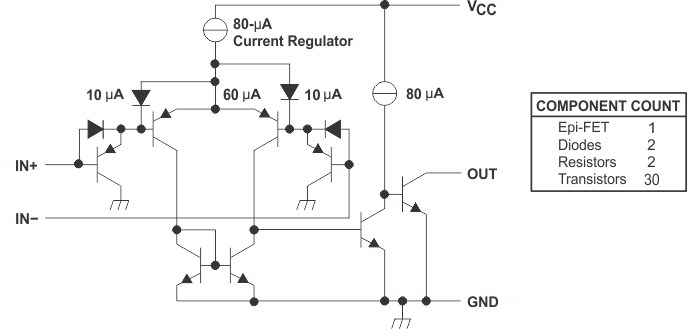

LM2901DR 电路图
